Сверхточный массовый расходомер YOKE YK-MFU
Описание сверхточного массового расходомера YOKE YK-MFU:
Массовый расходомер серии MFU – это новый тип расходомеров, построенный на принципе использования силы Кориолиса. Он может напрямую измерять массу и расход среды, что имеет важнейшее значение для контроля расхода энергоресурсов, химических реакций и других типов мониторинга в промышленном производстве.
Измерение возможно, как для жидкостей, так и для газов (при определенных условиях давления и плотности). При этом стоимость кориолисовых расходомеров Yoke YK-MFU ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Применение:
Кориолисовые расходомеры Yoke YK-MFU выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.

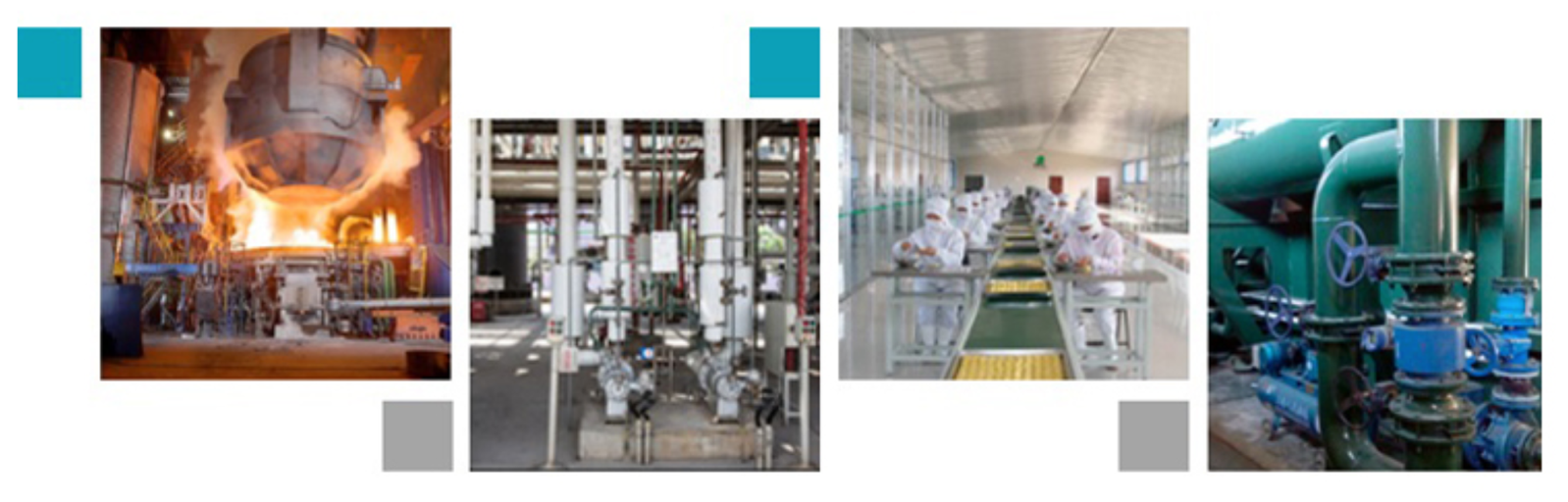

Массовый расходомер MFU успешно используется для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- анализ содержания воды в консистентных/обычных смазочных материалах, растительном масле, животном жире и других жирах и маслах
- Фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевую промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей кориолисовые расходомеры Yoke YK-MFU отлично подходят для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
- Жидкости со сверхнизкой температурой (сжиженные газы)
Также массовые расходомеры Yoke YK-MFU характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Диаметр номинальный, мм | DN3…DN150 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Температура рабочей среды, °C | -200…+350 |
| Температура окружающей среды, °C | -20…+60 |
| Максимальное давление рабочей среды, МПа | 8 |
| Погрешность измерения расхода (жидкости), % | ±0,1 |
| Погрешность измерения расхода (газ), % | ±0,5 |
| Повторяемость, % | 0,1 |
| Диапазон измерения плотности (жидкости), г/см3 | 0 ~ 2,000 |
| Погрешность измерения плотности (жидкости), г/см3 | ±0,002 |
| Погрешность измерения температуры, °С | 0,1 |
| Класс защиты | IP67 (Моноблок ) |
| Напряжение, В | 85-240/АС
20…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА
Импульсный (настраиваемый) RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м
Максимум - 100м |
Принцип действия:
Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. В процессе измерения возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.
Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок, напряжения создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движения одной трубки относительно другой. При отсутствии потока на входе и на выходе синусоидальные волны находятся в одной фазе — то есть двигаются синхронно.
При движении жидкости по трубкам в них возникает кориолисовые силы. Эти силы заставляют сенсорные трубки скручиваться в противоположном направлении, в результате чего синусоиды сдвигаются по фазе относительно друг друга и становятся асинхронными.
Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется ∆t. Значение ∆t прямо пропорционально массовому расходу. Чем больше ∆t вызванная кориолисовой силой, тем больше массовый расход. Если фазовый сдвиг синусоиды определяют массовый расход, то частота волны определяет плотность.
При изменении плотности жидкости изменяется и частота вибрации трубок. Жесткость сенсорных трубок остается практически постоянной. Таким образом масса и плотность среды, содержащейся в фиксированном объеме сенсорных трубок является единственной переменной влияющей на частоту.
Объемный расход рассчитывается на основании полученных массового расхода и плотности. Зная массу и плотность несложно вычислить объемный расход. Используя этот подход массовый расходомер Yoke YK-MFU обеспечивает высокую точность прямых измерений массового расхода и плотности в широком диапазоне применений.
