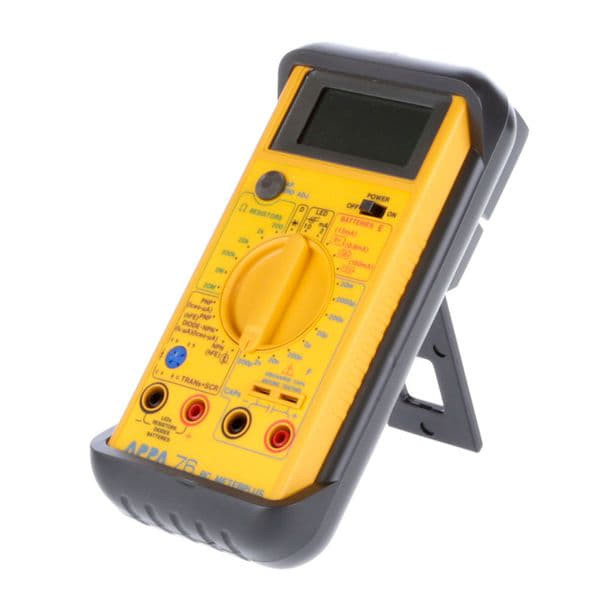

APPA 76 - Измеритель RLC параметров

Краткое описание измерителя RLC параметров APPA 76

Измеритель RLC параметров APPA 76 предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов: резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и прочего.

Результат измерения индицируется на высококонтрастном ЖКИ дисплее в виде десятичного числа, в видечетырехразрядного числа при измерении сопротивления (DCR) и емкости (C). Кроме того, прибор обеспечивает проверку исправности радиоэлектронных компонентов: биполярных транзисторов, диодов, светодиодов, тиристров и пр., а также источников ЭДС.

Отличительные особенности:

• Тест-сигнал: 8/80/800 Гц; 1,2 В (автовыбор)
• Погрешность: ± 0,5 %
• Макс. разрешение 0,1 Ом; 0,1 пФ
• Предел измерения 20 МОм; 20 мФ
• Измерение параметров транзисторов, диодов, светодиодов, тиристоров
• Тестирование источников ЭДС типа “Крона” 9 В; АА 1,5 В; “таблетка” 1,55 В
• Гнезда для прямого подключения компонентов
• Ручная установка нуля
• Портативный, батарейное питание (9 В)
• Индикация разряда батареи

Технические характеристики APPA 76

Параметр	Значение
Емкость
Пределы измерений	200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ
Погрешность	± (0,5 % + 1 ед. счета) на пределе 200 пФ;…200 мкФ ± (1,0 % + 1 ед. счета) на пределе 2000 мкФ ± (1,5 % + 1 ед. счета) на пределе 20 мФ
Максимальное разрешение	0,1 пФ
Тестовое напряжение	Не более 3,2 В
Установка нуля	Ручная (± 20 пФ)
Защита входа	Предохранитель 250 В/0,25 А
Сопротивление
Пределы измерений	200 Ом; 2; 20; 200 кОм; 2; 20 МОм
Погрешность	± (0,5 % + 1 ед. счета) на пределе 200 Ом;…2 МОм ± (2,0 % + 1 ед. счета) на пределе 20 МОм
Максимальное разрешение	0,1 Ом
Защита входа	500 В
Тестер транзисторов
Тип транзисторов	P-N-P; N-P-N
Диапазон измерений коэф. h21	0…1000
Ток базы	10 мкА
Напряжение К-Э	3 В
Диапазон измерений К-Э	10 нА … 20 мкА
Тестер диодов
Индикация	Напряжение прямого смещения
Тестовый ток	10 мкА
Тестовое напряжение	Не более 3,2 В
Тестер светодиодов
Индикация	Светодиод светится; на дисплее - напряжение прямого смещения
Тестовый ток	2 мА; 10 мА
Тестовое напряжение	Не более 3,2 В
Тест тиристоров
Индикация	Годен - негоден
Тест источников ЭДС
Индикация	Напряжение источника ЭДС под нагрузкой
Тип батареи	9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка»)
Ток нагрузки	15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А)
Общие данные
Максимальное индицируемое число	1999
Скорость измерения	2,0 изм./с
Источник питания	9 В (тип «Крона»)
Срок службы батареи	300 ч
Условия эксплуатации	Температура: 0 °С … 50 °С; отн. влажность: не более 80 %
Габаритные размеры	84 х 175 х 31 мм
Масса	330 г

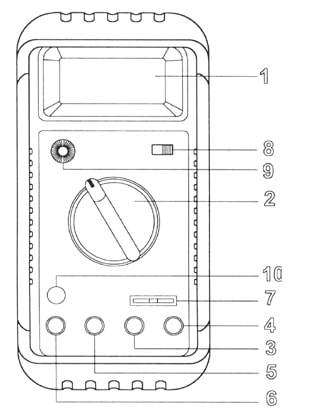

Внешний вид APPA 76

1. ЖК-дисплей
2. Переключатель режимов и пределов измерений
3. «-» входной контакт (измерение емкости с помощью тестовых проводов)
4. «+» входной контакт (измерение емкости с помощью тестовых проводов)
5. «+» входной контакт (измерение сопротивления, тест диодов, светодиодов, источников ЭДС)
6. «-» входной контакт (измерение сопротивления, тест диодов, светодиодов, источников ЭДС)
7. Гнезда непосредственного подключения конденсаторов
8. Выключатель питания
9. Регулятор установки «0» при измерении емкости
10. Гнезда входного терминала для непосредственного подключения транзисторов, тиристров

Комплект поставки:

№	Наименование	Количество
1	Измеритель RC параметров APPA 76	1 - шт.
2	Измерительные провода TL-70	1 - шт.
3	Батарея	1 - шт.
4	Защитный чехол	1 - шт.
5	Руководство по эксплуатации	1 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Расширенное описание на APPA 76.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Руководство по эксплуатации APPA 76.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители rlc (иммитанса). APPA 76 - Измеритель RLC параметров, артикул 28553 по цене 13 447,20 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
