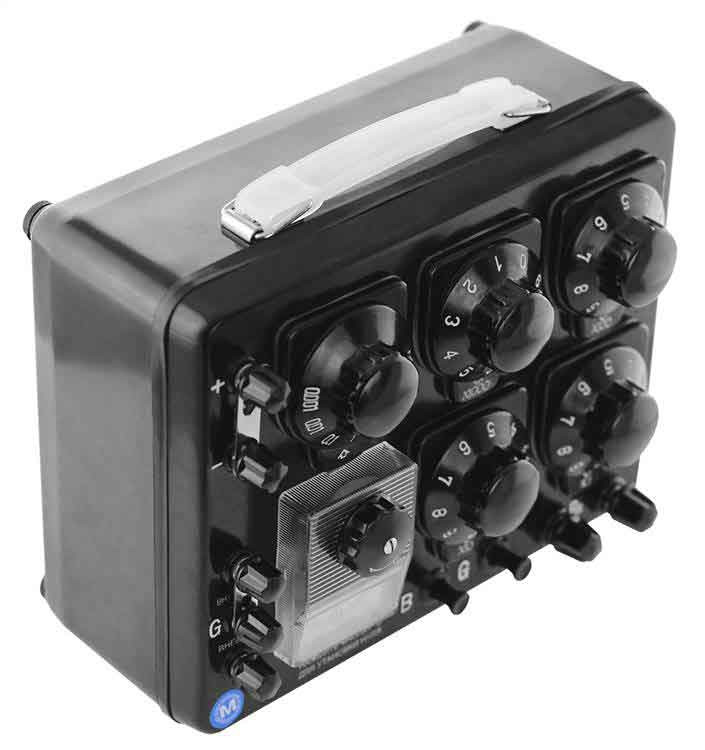

Измерительный мост постоянного тока МЕГЕОН 05500
Описание измерительного моста постоянного тока МЕГЕОН 05500:
МЕГЕОН 05500 – измерительный мост постоянного тока. Прибор имеет широкие функциональные возможности: измерение электрического сопротивления по постоянному току по мостовой схеме, определение места повреждения (по схеме Варлея и Муррея) и измерение асимметрии проводов.
Прибор лёгок в эксплуатации, точен, надёжен. Современная конструкция переключателей позволяет получить очень низкое нулевое сопротивление, а применение современных резисторов – высокую точность. Наличие встроенного источника питания позволяет применять изделие в "полевых" условиях.
Отличительные особенности:
- Измерения электрического сопротивления постоянному току по схеме одинарного моста;
- Определение места повреждения кабеля посредством петли Варлея;
- Определение места повреждения кабеля посредством петли Муррея;
- Использование моста, как магазина сопротивлений.
Технические характеристики МЕГЕОН 05500:
| Параметр | Значение | |
|---|---|---|
| Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча | Декада х1 | ±2% |
| Декада х10 | ±1% | |
| Декада х100 | ±0,1% | |
| Декада х1000 | ±0,1% | |
| Среднее значение начального сопротивления магазина, Ом | 0,02 | |
| Вариация начального сопротивления магазина сопротивлений сравнительного плеча, не более | 0,003 Ом | |
| Пределы допускаемой дополнительной по- грешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур | Не более основного % погрешности для каждой декады | |
| Минимальное значение сопротивления плеч отношений | 1 Ом | |
| Электрическое сопротивление изоляции, не менее | 107 Ом | |
| Электрическая прочность изоляции (переменный ток) | 0,5 кВ | |
| Время установления показаний гальванометра | Менее 4 с | |
| Напряжение питания постоянного тока в зависимости от диапазона измерений | 4,5 В … 15 В | |
| Встроенный источник питания | 3 батареи 1,5В тип LR14/C | |
| Нормальные условия применения | Температура окружающего воздуха | 20°С ±1,5°С |
| Относительная влажность воздуха | 40%...60% | |
| Рабочие условия применения | Температура окружающего воздуха | 10°С ... 35°С |
| Относительная влажность воздуха | 25%...75% | |
| Средняя наработка на отказ | 16000 ч | |
| Средний срок службы, не менее | 10 лет | |
| Габаритные размеры (Ш х Д х В) | 225 х 175 х 120 мм | |
| Масса, не более | 2150 г | |
Комплектация МЕГЕОН 05500:
- Мост измерительный МЕГЕОН 05500 – 1шт.
- Руководство по эксплуатации – 1экз.
- Гарантийный талон – 1экз.
Документы:
Мы предлагаем для поставки электроизмерительные устройства магазины сопротивлений. Измерительный мост постоянного тока МЕГЕОН 05500, артикул 10001724 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
