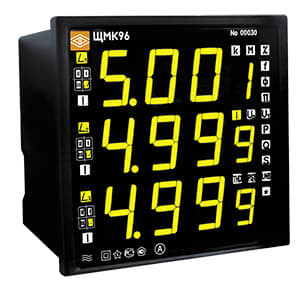

Описание прибора контроля качества электроэнергии ЩМК 96
Прибор контроля показателей качества электроэнергии ЩМК96 - это современный многофункциональный анализатор качества электроэнергии, предназначенный для непрерывного измерения всех параметров трехфазных сетей переменного тока, а так же показателей качества электрической энергии и контроля их соответствия установленным нормам. ЩМК96 способен интегрироваться в различные системы телеизмерений, осуществляя одновременную передачу данных независимо по нескольким направлениям.
Прибор контроля качества электрической энергии может эффективно использоваться как на стороне сетевой компании, контролируя качество и количество отпускаемой энергии, так и на стороне потребителя для контроля качества закупаемой электроэнергии.
Возможности применения
1. Многофункциональный измеритель:
- Мониторинг параметров электрической сети.
2. Анализатор качества электроэнергии:
- Непрерывный контроль и измерение качества электрической энергии;
- Установление виновника нарушений и возмещения ущерба;
- Аттестация объектов, измерительных лабораторий.
3. Телемеханизация систем:
- Передача данных в системы ТИ, системы сбора и передачи данных, АСУ ТП;
4. Технический учет электроэнергии.
Особенности и преимущества
- Прибор контроля качества электроэнергии ЩМК96 не имеет полных аналогов, как российского, так и зарубежного производителя. Один прибор ЩМК96 совмещает функции приборов: многофункционального цифрового прибора и анализатора качества электроэнергии.
- Прибор формирует подробный отчет о соответствии потребляемой электроэнергии требованиям ГОСТ 32144-2013 за любой временной интервал не менее 90 суток.
- Легкая интеграция в системы телеизмерений: прибор имеет широкий диапазон интерфейсов и каналов передачи данных во внешние системы телеизмерений, контроля и мониторинга качества электроэнергии - МЭК 60870-5-104-2004 (канал Ethernet), МЭК 60870-5-101 (канал EIA RS485), МЭК 61850. Наличие Web-интерфейса позволяет удаленно снимать показания прибора по IP адресу прибора.
- ЩМК96 внесен в Государственный реестр СИ и имеет Свидетельство об утверждении типа СИ.
- ЩМК96 (многофункциональный анализатор качества электроэнергии) - разработка группы высококвалифицированных технических специалистов ОАО «Электроприбор», не имеющая полных аналогов в России.
Технические характеристики ЩМК 96
| Параметры качества электроэнергии | Диапазон измерений | Предел погрешности измерений* |
|---|---|---|
| С.к.з. напряжения (U), В | (0… 200) % Uном | gamma = 0,1 % |
| Положительное отклонение напряжения (DeltaRelativeU(+)), % ** | (0…100) % | DeltaAbsalut = 0,1 |
| Отрицательное отклонение напряжения (DeltaRelativeU(–)), % ** | (0…90) % | DeltaAbsalut = 0,1 |
| Частота (f), Гц | (42,5…57,5) Гц | DeltaAbsalut = 0,01 |
| Отклонение частоты (DeltaAbsalutf), Гц | (-7,5…7,5) Гц | DeltaAbsalut = 0,01 |
| Кратковременная доза фликера (Pst), отн. ед. | (0,2…10) | DeltaRelative = 5 % |
| Длительная доза фликера (Plt), отн. ед. | (0,2…10) | DeltaRelative = 5 % |
| Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (KU(n)), % *** | (0,05…30) | DeltaAbsalut = 0,05 (KU(n) < 1 %) |
| DeltaRelative = 5,0 % (1% <= KU(n)<30%) | ||
| Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (KU), % | (0,1…30) | DeltaAbsalut = 0,05 (0,1 % <= KU <1%) |
| DeltaRelative = 5,0 % (1 % <= KU <30%) | ||
| Коэффициент несимметрии напряжений по обратной последовательности (K2U), % | (0…20) | DeltaAbsalut = 0,15 |
| Коэффициент несимметрии напряжений по нулевой последовательности (K0U), % | (0…20) | DeltaAbsalut = 0,15 |
| Длительность провала напряжения (DeltaAbsaluttп), с | (0,02…60) с | DeltaAbsalut = 0,02 |
| Глубина провала напряжения (DeltaRelativeUп), % | (10…99) % | DeltaAbsalut = 0,2 |
| Длительность прерывания напряжения (DeltaAbsaluttпрер), с | (0,02…60) с | DeltaAbsalut = 0,02 |
| Длительность временного перенапряжения (DeltaAbsaluttпер.), с | (0,02…60) с | DeltaAbsalut = 0,02 |
| Коэффициент временного перенапряжения (Kпер), отн. ед. | (1,1…2,0) | DeltaAbsalut = 0,002 |
| * обозначение погрешностей: DeltaAbsalut – абсолютная; DeltaRelative, % – относительная; gamma, % – приведенная ** относительно Uн равного номинальному Uн или согласованному Uсогл значению напряжения по ГОСТ 32144 *** номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7 | ||
| Параметр | Значения |
|---|---|
| Отображение информации | |
| Светодиодная индикация (единичные и семисегментные индикаторы) | - 3 блока семисегментных индикаторов (по 4 индикатора в каждом блоке); - единичные светодиодные индикаторы для отображения единиц измерения, отличительных индексов и знаков отображаемых параметров |
| Дополнительные возможности | Для отображения телеизмерений на дополнительном устройстве: подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 или Ethernet (для МИ120.5). Для взаимодействия с пунктом управления телемеханики: подключение контроллера телемеханики ЭЛКТ по интерфейсу RS485 для передачи данных на верхний уровень по протоколу МЭК 61850-8-1 (интерфейса Ethernet). |
| Телеизмерение | |
| Входной сигнал | Ток: 1 А, 5 А Напряжение: 100 В, 400 В Номинальное действующее значение напряжения: 57.7/230 В - фазное, 100/400 В – междуфазное Частота измерений входного сигнала тока/напряжения: от 42,5 до 57,5 Гц. Максимальное сечение провода 4 мм |
| Время измерения | 0,2 сек. (ток и напряжение), 1 сек. (частота) |
| Гальваническая развязка входных и выходных цепей, цепей питания | Есть |
| Входное сопротивление, не менее по токовым цепям: по цепям напряжения: | 0,02 Ом (1 А, 5 А) 0,4 MOм (100 В), 1,6 MOм (400 В) |
| Интерфейсы связи | |
| RS485 | Протоколы: Modbus RTU, МЭК 60870-5-101 (1 порт RS485) |
| Ethernet | Ethernet 10/100 BASE TX (разъем RJ45) или Ethernet 100 BASE FX (разъем ST) Протоколы: МЭК 60870-5-104, МЭК 61850-8-1 (1 порт Ethernet) |
| Удаленный человеко-машинный интерфейс | HTTP (встроенный WEB-сервер) |
| Интеграция в систему контроля показателей качества электроэнергии | HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством) |
| Синхронизация времени устройства | NTP (RFC 5905)/PTP (IEEE `1588) |
| Интеграция в систему АСКУЭ | МЭК 60870-5-101/104, МЭК 61850-8-1 |
| Питание | |
| Напряжение питания | - основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 0,5) Гц или от 130 до 370 В постоянного тока) |
| Мощность потребления от цепи питания, не более | 10 ВА (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через программу «Конфигуратор» (интерфейс RS485, Ethernet), - через WEB-интерфейс, - с помощью кнопки управления на передней панели Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов. |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +55 С |
| Пыле/влагозащита | IP51 |
| Устойчивость к мех. воздействиям | Группа 4 по ГОСТ 22261 |
| Электромагнитная совместимость | Помехоустойчивость: ГОСТ Р 51317.6.5, помехоэмиссия: СИСПР 22 для класса А |
| Монтаж | В щит |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 36 мес. |
| Средний срок службы, не менее | 30 лет |
| Средняя наработка на отказ | 250000 ч |
Габаритный чертеж
