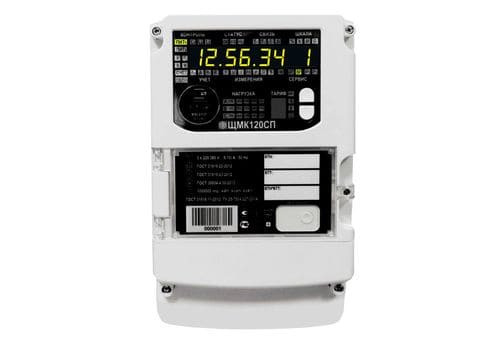

Счетчик коммерческого учета с функциями контроля качества электроэнергии ЩМК120СП

Описание счетчика коммерческого учета с функциями контроля качества электроэнергии ЩМК120СП

ЩМК120С предназначен для коммерческого учета электрической энергии, измерения ПКЭ, параметров тока, напряжения, мощности, активной и реактивной энергии в 3-х фазных электрических сетях и системах переменного тока, а так же в точках установки средств измерения с сохранением результатов измерений и отображением значений учтенной электрической энергии, показателей ПКЭ и последующей передачей данных через коммуникационные интерфейсы. ЩМК120С устанавливается для непрерывного контроля показателей качества электроэнергии подстанций в системы мониторинга и управления качеством электрической энергии.

Измерение и контроль качества электроэнергии(Класс А)

• с.к.з. напряжения

• частота

• длительность и глубина провала напряжения и перенапряжения

• длительность временного перенапряжения

• длительная и кратковременная доза фликера

• коэффициент временного перенапряжения

• коэффициент n-й гармонической составляющей напряжения

• коэффициент искажений синусоидальности кривой напряжения

• коэффициент несимметрии напряжения по обратной последовательности

• коэффициент несимметрии напряжения по нулевой последовательности

Многофункциональный счетчик электрической энергии (Класс 0,2S)

• учет количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам

• восемь тарифов

• энергия активная и реактивная

• энергия потерь активная и реак­тивная

• флаги нарушения энергоучета

Измерение и отображение параметров электрической сети

• тока, погрешность не более 0,1%

• напряжения, погрешность не более 0,1%

• электрической мощности, погрешность не более 0,5%

• электрической энергии, погрешность не более 0,5%

Технические характеристики ЩМК120СП

Параметр	Значения
Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	- 1 ряд семисегментных индикаторов (8 индикаторов, высота знака: 14 мм); - одиночный семисегментный индикатор – для отображения номера выбранного тарифа; - единичные светодиодные индикаторы для отображения различных текущих параметров
Дополнительные возможности	Для отображения телеизмерений на дополнительном устройстве: Подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 или Ethernet (для МИ120.5) Для взаимодействия с пунктом управления телемеханики: Подключение контроллера телемеханики ЭЛКТ по интерфейсу RS485 для передачи данных на верхний уровень по протоколу МЭК 61850-8-1 (интерфейса Ethernet).
Телеизмерение
Входной сигнал	Ток: 1 А, 5 А Напряжение: 100 В, 400 В Номинальное действующее значение напряжения: 57.7/230 В - фазное, 100/400 В – междуфазное Частота измерений входного сигнала тока/напряжения: от 42,5 до 57,5 Гц Максимальное сечение провода 4 мм.кв
Время измерения	0,2 сек. (ток и напряжение), 1 сек. (частота)
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Входное сопротивление, не менее по токовым цепям: по цепям напряжения:	0,02 Ом (1 А, 5 А) 0,4 MOм (100 В), 1,6 MOм (400 В)
Интерфейсы связи
RS485	Количество: 2; протоколы: Modbus RTU, МЭК 60870-5-101
Ethernet	Ethernet 10/100 BASE TX (разъем RJ45) или Ethernet 100 BASE FX (разъем ST) Количество: 2; протоколы: МЭК 60870-5-104, МЭК 61850-8-1
Удаленный человеко-машинный интерфейс	HTTP (встроенный WEB-сервер)
Интеграция в систему контроля показателей качества электроэнергии	HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)
Синхронизация времени устройства	NTP (RFC 5905)/PTP (IEEE `1588)
Интеграция в системы	RS485 (Modbus RTU, МЭК 60870-5-101), Ethernet (МЭК 60870-5-104, МЭК 61850-8-1), оптический интерфейс «оптопорт» (МЭК 61107), импульсный выходной интерфейс
Питание
Напряжение питания	- основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 0,5) Гц или от 130 до 370 В постоянного тока); - резервное: «РЕЗЕРВ» (от 90 до 264 В переменного тока частотой (50 0,5) Гц или от 130 до 370 В постоянного тока)
Мощность потребления от цепи питания, не более	10 В?А (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока
Перепрограммирование прибора (настройка)
Перепрограммирование	- через программу «Конфигуратор» (интерфейс RS485, Ethernet), - с помощью кнопок управления на передней панели, - через WEB-интерфейс Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов.
Условия эксплуатации
Рабочий диапазон температур	От -40 до +55 С
Пыле/влагозащита	IP51
Устойчивость к мех. воздействиям	Группа 4 по ГОСТ 22261
Электромагнитная совместимость	Помехоустойчивость: ГОСТ Р 51317.6.5, помехоэмиссия: СИСПР 22 для класса А
Монтаж	На панель
Межповерочный интервал	12 лет
Гарантийный срок эксплуатации	36 мес.
Средний срок службы, не менее	25 лет
Средняя наработка на отказ	250000 ч
