Описание цифрового рефлектометра РЕЙС-305:

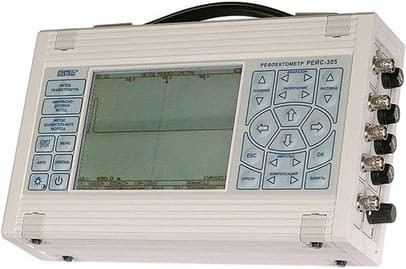

РЕЙС-305 – портативный цифровой рефлектометр – прибор для обнаружения повреждений кабелей и силовых линий, определения расстояния до мест дефектов. Он поддерживает три метода измерений, рефлектограммы хранит во встроенной памяти, может передавать их на ПК.
Рефлектометр применяется в электротехнике для исследования качества кабельной продукции, при монтаже или обслуживании промышленных, бытовых электрических линий для обнаружения мест повреждений или паспортизации кабелей. Работает с одно- и трёхфазными сетями – оснащен тремя входами для подключения к трём жилам. Устройство используется в сфере производства и торговли – для определения целостности проводников, в том числе в бухте.
Функциональные особенности:
РЕЙС-305 – малогабаритный микропроцессорный рефлектометр для обнаружения всех типов дефектов в кабельной продукции и мест их дислокации.
Прибор поддерживает три метода измерений, между которыми можно быстро переключаться без посещения меню:
- Метод рефлектометра – вычисляет расстояние к месту низкоомной утечки тока, повышения сопротивления (скрутки, спайки), КЗ или разрыва.
- Импульсно-дуговой – определяет место высокоомного повреждения без прожига тонкой изоляции.
- Колебательного разряда – встроенный генератор посылает высоковольтные импульсы, которые не вызывают плавление пластиковой изоляции.
Высокое разрешение и низкая погрешность – не более 0,2% – гарантируют зондирующий импульс специальной формы. Прибор умеет измерять так называемые мерцающие повреждения.
- Заменит большинство зарубежных и любой отечественный аналоги.
- Функция растягивания рефлектограммы.
- Передача данных на компьютер.
- Настраиваемые яркость и контрастность.
- Режим энергосбережения.
- Три метода измерений.
- Питание от сети либо аккумулятора.
- Вертикальная либо горизонтальная установка.
Удобство эксплуатации РЕЙС-305:
Для наглядности работы рефлектометра рефлектограммы и параметры измерений, активный режим, комментарии, подсказки по управлению, время и состояние источника питания индуцируются на жидкокристаллический дисплей с разделительной способностью 320 x 240 пикселей. Рефлектограмма может масштабироваться по горизонтали для анализа интересующих участков. Встроенные часы позволяют сохранять рефлектограммы с датой и временем их построения. Содержимое памяти можно отправлять на компьютер.
Подсветка экрана, регулируемые яркость и контрастность дисплея делают изображение читаемым в любых условиях. РЕЙС-305 питается от автомобильной, бытовой, промышленной электросети и встроенных аккумуляторов. Для экономии электроэнергии предусмотрено автоматическое отключение подсветки дисплея, есть режим низкого энергопотребления. Электроника измерителя защищена от внешней среды надёжным пластиковым корпусом. Он оснащён раскладными ножками для установки в вертикальном или горизонтальном положении.
Технические характеристики цифрового рефлектометра РЕЙС-305:
| Параметр | Значения |
|---|---|
| Частота калибрационных меток | От 3998 до 4002 кГц |
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500) | 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м |
| Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазоне 200 м (от конечного значения) | ±0,4% (на уостальных диапазонах ±0,2%) |
| Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения в диапазоне 200 м (от конечного значения) | ±0,8 % (в остальных диапазонах ±0,4 %) |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 с дискретностью установки коэффициента укорочения 0,001 |
| Отсчет расстояния | С помощью двух вертикальных курсоров - нулевого и измерительного |
| Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м | От 0 до 200 при максимальном значении растяжки 1; от 0 до 400 при максимальном значении растяжки 2; от 0 до 800 при максимальном значении растяжки 4; от 0 до 1600 при максимальном значении растяжки 8; от 0 до 3200 при максимальном значении растяжки 16; от 0 до 6400 при максимальном значении растяжки 32; от 0 до 12800 при максимальном значении растяжки 64; от 0 до 25600 при максимальном значении растяжки 128; от 0 до 51200 при максимальном значении растяжки 128 |
| Амплитуда зондирующего импульса | На нагрузке 50 Ом не менее 6,5 В (повышенная не менее 22 В) |
| Длительность зондирующего импульса | Регулируется от 20 нс до 25 мкс |
| Возможность включения импульса компенсации | На диапазонах от 1000 нс и выше |
| Амплитуда импульса компенсации | На нагрузке 50 Ом не менее 7 В. |
| Длительность импульса компенсации | От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 20 нс не нормируется) |
| Выходное сопротивление прибора | От 30 до 700 Ом |
| Перекрываемое прибором затухание | Не менее 80 дБ |
| Диапазон усиления | От -12 до 60 дБ |
| Память | Сохранение до 500 рефлектограмм, в том числе при отсутствии питании |
| Режимы при работе с памятью | Присвоение имени запоминаемой рефлектограмме до 32 символов; запоминание рефлектограмм с растяжкой; запоминание с усреднением до 255 рефлектограмм; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 250 коэффициентов укорочений |
| Режимы измерения | Нормальный - считывание и отображение текущей рефлектограммы одного из входов L1, L2, L3; сравнение - наложение двух рефлектограмм с любых двух входов или памяти и входа; разность – отображение разности двух рефлектограмм с любых двух входов или между памятью и входом; раздельный – отображение рефлектограммы канала L1-L2, L1-L3 |
| Способы запуска при использовании импульсно-дугового метода | Ожидание дуги – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала |
| Способы запуска при использовании метода колебательного разряда | Ожидание разряда – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала |
| Общие характеристики | |
| Отображение информации | Рефлектограммы и результаты их обработки - в графическом виде; режимы, параметры и информация - в алфавитно-цифровом и символьном видах |
| Обеспечение технических характеристик | Не более 2 минут по истечении времени установления рабочего режима |
| Прибор допускает непрерывную работу в рабочих условиях применения при сохранении своих технических характеристик в пределах норм | Течение времени не менее 8 ч при питании от внешнего источника постоянного тока |
| Прибор сохраняет свои технические характеристики при питании | От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В |
| Ток, потребляемый прибором от источника постоянного тока | Не более 0,5 А, при номинальном напряжении 12 В |
| Средняя наработка на отказ | Не менее 6000 ч |
| Гамма - процентный ресурс прибора | Не менее 10000 ч при g = 90 % |
| Габаритные размеры прибора | 275 х 166 х 70 мм |
| Масса прибора со встроенными элементами питания | Не более 2,5 кг |
| Масса прибора в потребительской таре |
Не более 5 кг |
Комплект поставки РЕЙС-305:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой рефлектометр РЕЙС-305 | 1 |
| 2 | Кабель соединительный 2 м | 3 |
| 3 | Кабель синхронизации | 1 |
| 4 | Кабель поверки | 1 |
| 5 | Кабель присоединительный | 1 |
| 6 | Кабель питания 12 В | 1 |
| 7 | Универсальный блок питания-зарядки | 1 |
| 8 | Предохранитель ВП2Б-1 0,25 А 250 В | 4 |
| 9 | Предохранитель ВП2Б-1 1А 250 В | 1 |
| 10 | Сумка | 1 |
| 11 | Руководство по эксплуатации | 1 |
| 12 | Формуляр | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Стэлл/Описание типа СИ РЕЙС-305.pdf
Мы предлагаем для поставки электроизмерительные устройства рефлектометры. РЕЙС-305 -Цифровой рефлектометр, артикул 10008580 по цене 203 340 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
