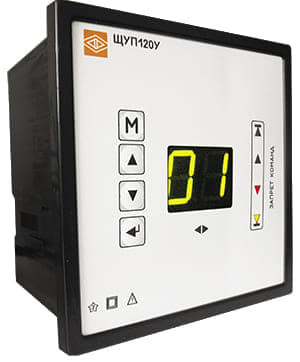

Указатель положения РПН силовых трансформаторов ЩУП120У

Код: 159557

Лучшая цена - по заявке на почту

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

info@geekprom.ru

ответ на заявку – не более 30 минут

+7 495 647 95 36

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описание указателя положения РПН силовых трансформаторов ЩУП120У

ЩУП120У представляет собой дальнейшее развитие серийно выпускаемого указателя ЩУП120. Устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа УП30.

Указатель подходит для установки на приводы MZ-2, MZ-4 производства Болгарии вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR, EM и ED-S, а также на любые другие приводы с резистивным датчиком или с датчиком, имеющим выходной сигнал типа «токовая петля». Указатель работает совместно с сельсин-датчиком угла поворота привода типа БД404 или БД1404 и подходит для установки на все приводы (типа РНТ 13, ПДП-1, ПДП-4 и другие).

В ЩУП120У предусмотрено задание предельно допустимых положений привода. Наличие цифровых и аналоговых выходных сигналов позволяет передавать информацию о ступени привода в системы телемеханики, АСДУ, АСУТП.

Технические характеристики ЩУП120У:

Параметр	Значения
Параметры преобразования сигнала
Максимальное количество ступеней	99
Минимальное полное сопротивление резистивного датчика	25 Ом
Напряжение, подаваемое на сельсин-датчик	24…27 В
Напряжение, подаваемое на резистивный датчик	5 В
Входное сопротивление указателя для работы с датчиком типа «токовая петля», не более	820 Ом
Максимальное допустимое напряжение постоянного тока на клеммах реле управления, релейном выходе	400 В
Максимальный ток управления реле блокировки	120 мА
Интерфейс связи / Аналоговые выходы
RS485	Количество: 1; протокол Modbus RTU Скорость обмена интерфейса: 9600 бод. – по умолчанию; 4800, 19200, 38400 бод. – перепрограммируется пользователем
Аналоговый выход	4…20 мА – по умолчанию; 0…20 мА; 0…5 мА – перепрограммируется пользователем
Телеуправление
Релейные выходы	300 В, 100 мА
Питание
Напряжение питания	220 В, 50 Гц
Мощность потребления от цепи питания, не более	15 В•А
Перепрограммирование прибора (настройка)
Перепрограммирование	через программу «Конфигуратор» (интерфейс RS485); с помощью кнопок на передней панели
Параметры перепрограммирования	значение ступени; настройка одной ступени; задание начального угла сельсин-датчика; компенсация соединительных проводов от датчика к указателю; изменение значений внутренних регистров прибора; установка пароля
Условия эксплуатации
Рабочий диапазон температур	От -40 до +50 С
Степень защиты	IP20
Монтаж	В щит
Сечение проводов	Не более 2,5 мм2
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	10 лет
Средняя наработка на отказ	10000 ч

Габаритный чертеж
