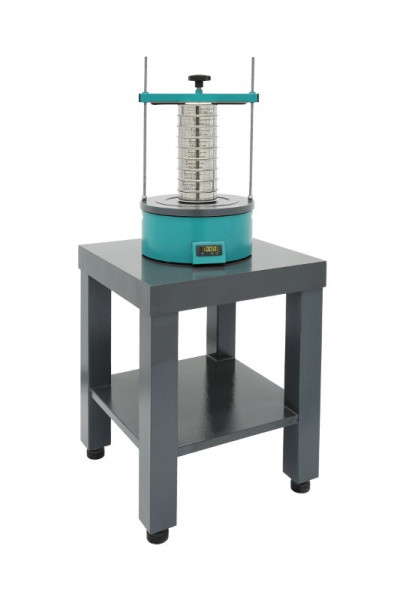

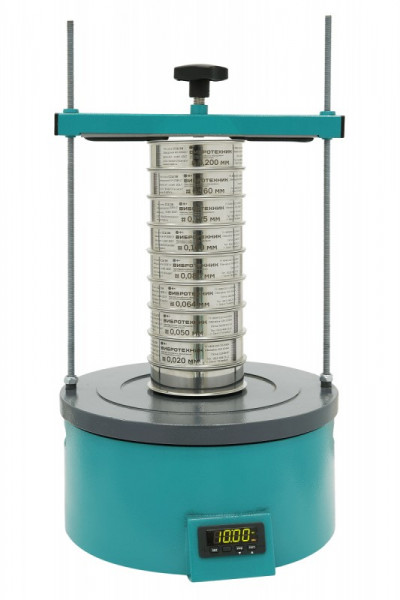

Анализатор ситовой А 12 на базе ВПС
Описание анализатора ситового А 12 с виброприводом на базе ВПС:
Ситовые анализаторы А 12 предназначены для определения гранулометрического состава в процессе пробоподготовки. Элементом, генерирующим высокочастотное воздействие с определенной амплитудой, является вибропривод; исполнительный орган - комплект сит с поддоном и крышкой, сформированный исходя из требований к определению классов крупности частиц.
ПОРЯДОК РАБОТЫ:
Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности - от центра к периферии сита. При этом путь, проходимый частицами, значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от количества и массы сит с просеиваемым материалом.
Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный продукт) остаются на сите, а менее крупные (подрешетный продукт) - просыпаются на сита, расположенные ниже. Частицы крупностью менее отверстий нижнего сита просыпаются на поддон.
Отличительные особенности анализатора А 12:
- ЭФФЕКТИВНЫЙ РАССЕВ: Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности - от центра к периферии сита.
- РАССЕВ НА 11 КЛАССОВ КРУПНОСТИ: Установка на вибропривод до 10 сит позволяет разделить пробу на 11 классов крупности.
- НИЗКИЙ УРОВЕНЬ ШУМА: Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность соединения колонны сит и удобство ее разборки.
- УСТРОЙСТВА КРЕПЛЕНИЯ СИТ (УКС):
- В основном элементе УКС - траверсе - предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;
- В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;
- На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.
- ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ РАССЕВА: Комплектация промежуточными поддонами позволяет производить рассев до четырех проб одновременно.
Технические характеристики А 12:
| Параметры | Значения |
|---|---|
| Диаметр сита, мм | 120 |
| Количество сит, шт., не более | 10 |
| Размер ячеек сетки, мм | 0,02-10,0 |
| Размер отверстий перфорированного полотна, мм | 0,8-112,0 |
| Тип применяемого вибропривода | ВПС |
| Частота колебаний, кол./мин | 900 - 1800* |
| Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм | 0,1 - 2,0 |
| Напряжение питания, 50 ГЦ, В | 220 |
| Длина (диаметр), мм, не более | 390 |
| Ширина, мм, не более | 350 |
| Высота, мм, не более | 684 |
| Масса, кг, не более | 43 |
* Зависит от массы установленных на платформу элементов и веса материала
Комплект поставки ситового анализатора А 12:
- Вибропривод ВПС;
- Устройство крепления сит;
- Комплект из 10 сит С 12/38 с сеткой (латунь), поддона и крышки;
- Тара.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Вибротехник/Декларация о соответствии Ситовые анализаторы.pdf
Мы предлагаем для поставки лабораторные приборы оборудование для рассева. Анализатор ситовой А 12 на базе ВПС, артикул 10027437 по цене 331 200 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
