Камера тепла-холода КТХ-1000-75/180 СД
Описание камеры тепла-холода КТХ-1000-75/180 СД:
Камеры тепла-холода серии КТХ СД применяются для проведения испытаний при экстремально низких и высоких температурах различных материалов, радиокомпонентов, комплектующих для производства электронных, электрических устройств и метрологических средств. Во время испытаний на изделия можно подавать требуемое для работы питающее напряжение.
Серия КТХ СД поддерживает установку рабочей температуры и времени выхода на неё для медленного изменения термического режима с целью имитации естественного изменения температуры. Продолжительность поддержания указанной температуры достигает 99 часов. Параметры программы можно изменять в любое время. Внутренняя память хранит от 15 до 30 программ в зависимости от модели.
Функция термоциклирования позволяет переключать заданные значения температуры через указанные временные промежутки для проведения автоматического тестирования с возможностью записи динамики температуры в файл. Устройство оснащено интерфейсом для подключения к компьютеру с целью считывания показаний через фирменное приложение в текстовый документ.
Конструкция камеры:
Температура внутри рабочей камеры достигается за счёт двухсекционной холодильной установки и электрического нагревателя. Она устанавливается при помощи термодатчика, за показаниями которого следит микроконтроллер. Наружный корпус выполнен из полированной нержавеющей или покрытой порошковой краской стали.
Между стенками внутренней камеры и оболочки размещён теплоизоляционный материал. В верхней части устройства установлены вентиляторы для принудительной циркуляции воздуха, что минимизирует градиент температур в объёме рабочей камеры. Дверь оснащена смотровым окном для наблюдения за процессом.
Индикация:
На передней стенке корпуса расположен сенсорный дисплей. Он отображает установленную и текущую температуру внутри устройства, прошедшее с момента запуска установки время, номер цикла, шага. Дисплей позволяет изменять рабочие режимы камеры.
На задней стенке рядом с предохранителем размещается пьезоизлучатель, который уведомляет оператора об аварийных ситуациях: сработало реле давления, перегрев камеры, отказ датчиков или рабочих узлов. История тревог записывается во внутреннюю память.
В процессе нагрева / охлаждения исследуемых образцов на дисплей можно вывести график для изучения динамики термического режима в камере с функцией его записи на флешку. Для комфортной работы с внутренней камерой – наблюдения за образцами, их расстановки – она оснащена подсветкой.
Отличительные особенности:
- Автоматическое термоциклирование.
- Принудительная циркуляция воздуха.
- Запись информации на внешние носители.
- Сенсорное управление.
- Коммутация с компьютером.
- Подсветка рабочего объёма.
Технические характеристики:
| Параметр | Значения |
|---|---|
| Максимальный температурный диапазон, °C | минус 75… +180 |
| Полезный объем, дм3 | 1000 |
| Градиент температуры, °C, не более | 3,0 |
| Время достижения температуры минус 75 °С от температуры +20 °С, мин, не более | 70 |
| Время достижения температуры +180 °С от температуры +20 °С, мин, не более | 65 |
| Отклонение среднего значения температуры камеры от заданного, °C, не более | ±1,0 |
| Колебания температуры, °C, не более | 0,6 |
| Максимальное отклонение показаний индикации камеры от заданного значения, °С, не более | ±0,5 |
| * Средняя скорость охлаждения от температуры +155 °С до минус 50 °С, °С/мин, не менее | 3,2 |
| * Средняя скорость нагрева от температуры минус 50° С до +155 С, °С/мин, не менее | 3,2 |
| Максимальное количество программ | 30 |
| Максимальное количество шагов в программе | 100 |
| Максимальное количество циклов | 999 |
| Напряжение трехфазной питающей сети, В | 380±10% |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность, кВт, не более | 28 |
| Максимальное отклонение времени достижения заданной температуры от указанного в программе, мин, не более | ±5 |
| Диаметр кабельных вводов, мм | 100 |
| Размеры рабочей камеры, мм | 1100х1000х1000 |
| Габаритные размеры, ммта | 1540х2365х2120 |
| Средний срок службы, лет, не менее | 10 |
| Масса, кг, не более | 1300 |
| Средний срок службы, лет, не менее | 10 |
| Исполнение | Напольное |
| Система управления | "Weintek" |
| 25. Выход на ЭВМ | Интерфейс RS485 |
| ** Хладагенты | R404A, R23 |
* При температуре окружающей среды Токр.ср= (23±2) °С.
** Без содержания вредных веществ.
Внешний вид камеры КТХ-1000-75/180 СД:

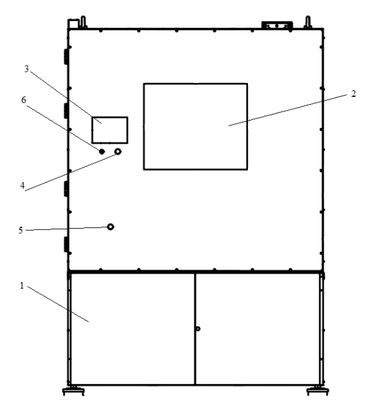

Общий вид камеры
- Холодильная установка;
- Смотровое окно;
- Сенсорный дисплей;
- Кнопка «Пуск»;
- Кнопка «Стоп»; 6 – USB-разъем

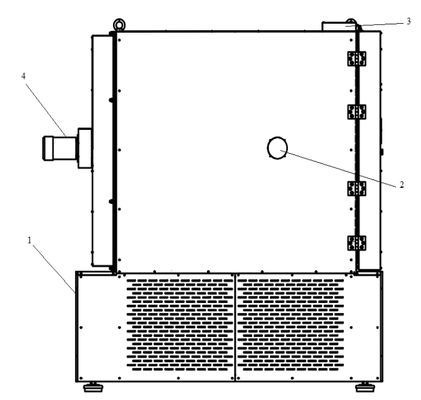

Вид камеры сбоку
- Отсек электрических компонентов;
- Кабельный ввод;
- Электромагнитный замок;
- Центробежный вентилятор
Комплект поставки:
| Наименование | Количество |
|---|---|
| Камера тепла-холода КТХ-1000-75/180 | 1 шт. |
| Розетка тип ССИ-125, 3Р+РЕ+N, 32A, 380B, IP44 | 1шт. |
| Полка | 2 шт. |
| Ключ | 1 шт. |
| Трубка 1-4 М.10х2, 3,0 м, ГОСТ 5496-78 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Типовая программа и методика первичной и периодической аттестации камеры тепла-холода КТХ-1000-75/180 1 |
1 экз. |
| Аттестат с протоколом испытаний | 1 экз. |
| Преобразователь интерфейсов USB-RS 485 АЦДР.426469.032 | 1 шт. |
| Кабель связи преобразователя интерфейсов | 1 шт. |
| CD-диск с программным обеспечением | 1 шт. |
| Модуль аналогового ввода. Руководство по эксплуатации | 1 шт. |
| Модуль аналогового ввода. Паспорт | 1 шт. |
| Холодильный агрегат. Паспорт | 1 шт |
| Опора регулируемая антивибрационная LW.A-160-М20х1,5х170 | 4 шт |
| Упаковка | 1 шт. |
Документы:
Мы предлагаем для поставки лабораторные приборы климатические камеры. Камера тепла-холода КТХ-1000-75/180 СД, артикул 160134 по цене 2 200 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
