Камера тепла-холода КТХ-74-85/180 СД (корпус- нержавеющая сталь)
Описание камеры тепла-холода КТХ-74-85/180 СД:
Камеры тепла-холода серии КТХ СД применяются для проведения испытаний при экстремально низких и высоких температурах различных материалов, радиокомпонентов, комплектующих для производства электронных, электрических устройств и метрологических средств. Во время испытаний на изделия можно подавать требуемое для работы питающее напряжение.
Серия КТХ СД поддерживает установку рабочей температуры и времени выхода на неё для медленного изменения термического режима с целью имитации естественного изменения температуры. Продолжительность поддержания указанной температуры достигает 99 часов. Параметры программы можно изменять в любое время. Внутренняя память хранит от 15 до 30 программ в зависимости от модели.
Функция термоциклирования позволяет переключать заданные значения температуры через указанные временные промежутки для проведения автоматического тестирования с возможностью записи динамики температуры в файл. Устройство оснащено интерфейсом для подключения к компьютеру с целью считывания показаний через фирменное приложение в текстовый документ.
Конструкция камеры:
Температура внутри рабочей камеры достигается за счёт двухсекционной холодильной установки и электрического нагревателя. Она устанавливается при помощи термодатчика, за показаниями которого следит микроконтроллер. Наружный корпус выполнен из полированной нержавеющей или покрытой порошковой краской стали.
Между стенками внутренней камеры и оболочки размещён теплоизоляционный материал. В верхней части устройства установлены вентиляторы для принудительной циркуляции воздуха, что минимизирует градиент температур в объёме рабочей камеры. Дверь оснащена смотровым окном для наблюдения за процессом.
Индикация:
На передней стенке корпуса расположен сенсорный дисплей. Он отображает установленную и текущую температуру внутри устройства, прошедшее с момента запуска установки время, номер цикла, шага. Дисплей позволяет изменять рабочие режимы камеры.
На задней стенке рядом с предохранителем размещается пьезоизлучатель, который уведомляет оператора об аварийных ситуациях: сработало реле давления, перегрев камеры, отказ датчиков или рабочих узлов. История тревог записывается во внутреннюю память.
В процессе нагрева / охлаждения исследуемых образцов на дисплей можно вывести график для изучения динамики термического режима в камере с функцией его записи на флешку. Для комфортной работы с внутренней камерой – наблюдения за образцами, их расстановки – она оснащена подсветкой.
Отличительные особенности:
- Автоматическое термоциклирование.
- Принудительная циркуляция воздуха.
- Запись информации на внешние носители.
- Сенсорное управление.
- Коммутация с компьютером.
- Подсветка рабочего объёма.
- Корпус- нержавеющая сталь
Технические характеристики:
| Параметр | Значения |
|---|---|
| Максимальный температурный диапазон, °C | минус 85… +180 |
| Полезный объем, дм3 | 74 |
|
Отклонение температуры по объему камеры от заданной, °C, не более: - от минус 85 °C до +100 °C; - от +100 °C до +180 °C |
±2,0 ±3,0 |
| Время достижения температуры минус 85 °C от температуры tокр.среды, мин, не более | 90 |
| Время достижения температуры +180 мC от температуры t окр.среды, мин, не более | 60 |
| Максимальное отклонение времени достижениязаданной температуры от указанного в программе,мин, не более | ±5 |
| Максимальная амплитуда колебаний температуры, °C, не более | ±0,5 |
| Максимальное отклонение показаний индикации камеры от заданного значения, °С, не более | ±0,5 |
| Максимальное количество шагов в программе | 15 |
| Максимальное количество программ | 15 |
| Максимальное количество циклов отработкипрограммы | 999 |
| Напряжение питающей сети, В | 220±10% |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность, кВт, не более | 5 |
| Диаметр кабельного ввода, мм | 100 |
|
Размеры рабочей камеры, мм, не менее: - ширина - глубина - высота |
440 400 420 |
|
Габаритные размеры, мм, не более: - ширина - глубина - высота |
695 1025 1765 |
| Масса, кг, не более | 230 |
| Хладагенты | R23, R404A |
| Средний срок службы, лет, не менее | 10 |
| Исполнение | Напольное |
| Система управления | «Weintek» |
| Связь с компьютером | Интерфейс RS485 |
* При температуре окружающей среды tокр.ср.= (23±2) °С

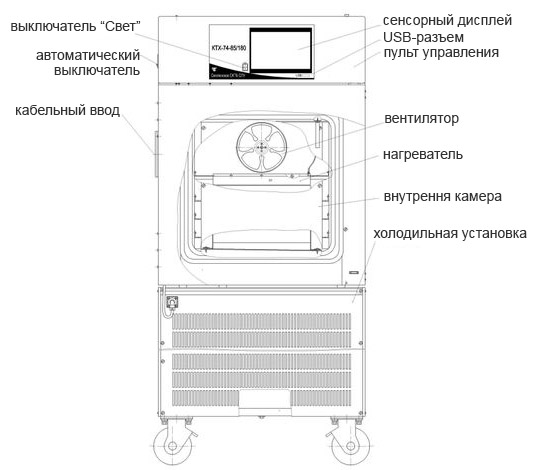

Внешний вид камеры КТХ-74-85/180 СД
Комплект поставки:
| Наименование | Количество |
|---|---|
| Камера тепла-холода КТХ-74-85/180 СД | 1 шт. |
| Комплект запасных частей Вставка плавкая ВП1-1 3,15А АГО.481.303ТУ |
1шт. |
| Полка | 2 шт. |
| Ключ от крышки кабельного ввода | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Типовая программа и методика первичной и периодической аттестации камер тепла- холода ряда КТХ |
1 экз. |
| Аттестат с протоколом испытаний | 1 экз. |
| Упаковка | 1 шт. |
| Преобразователь интерфейсов USB-RS485 | 1 шт. |
| Кабель связи преобразователя интерфейсов с КТХ-74-85/180 СД | 1 шт. |
| CD-диск с программным обеспечением | 1 шт. |
| Модуль аналогового ввода. Руководство по эксплуатации |
1 экз. |
| Модуль аналогового ввода. Паспорт | 1 экз. |
| Холодильный агрегат. Паспорт | 1 экз. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Smolenskoe_SKTB_SPU/Декларация о соответствии КТХ-74-65 165 СД, 74-75 180 СД, 74-85 180 СД.pdf
Мы предлагаем для поставки лабораторные приборы климатические камеры. Камера тепла-холода КТХ-74-85/180 СД (корпус- нержавеющая сталь), артикул 160130 по цене 1 243 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
