Камера тепла-холода-влаги КТХВ-74-70/100 СД
Описание камеры тепла-холода КТХВ-74-70/100 СД
Камера КТХВ-74-70 100 СД – устройство для тестирования электронных устройств, их узлов и радиодеталей при воздействии экстремально низких, предельно высоких температур и атмосферной влаги. Работает в постоянном или заданном оператором циклическом режиме при подаче питающего напряжения на испытуемые образцы.
Камера тепла-холода-влаги состоит из нескольких узлов. Нагреватель повышает температуру внутри рабочего объёма, холодильная установка – понижает её. Парообразователь генерирует пар для повышения влажности путём испарения воды вследствие её кипячения. Датчик влажности следит за насыщенностью воздуха паром, а терморезистор – за температурой, позволяет управлять ею.
Между внутренним и внешним корпусами устройства расположен слой теплоизолятора для снижения теплопотерь. Вентилятор в рабочей камере циркулирует воздух для равномерного прогрева её объёма. Перенастраиваемый термовыключатель с датчиком уровня жидкости в накопительном баке разорвёт цепь при недостатке воды для испарения.
Для отслеживания состояния камеры на её передней панели расположен ЖК-дисплей. На него выводится информация об аварийных ситуациях, график колебания температуры, её текущее и заданное значения, влажность внутри камеры с исследуемыми устройствами, номер рабочего цикла. Для установки и управления рабочим режимом применяется сенсорная панель управления. Агрегат поддерживает запись информации о ходе операций на внешнюю память через порт USB.
Устройство оснащено интерфейсом RS-485 для коммутации с компьютером через фирменное ПО. Оно позволяет передавать на ПК результаты исследований в текстовом формате с датой и временем начала и завершения испытаний. Камера поддерживает дистанционное управление: установка температуры, запуск, остановка функционирования. Для полного контроля над тестированием оператор может задавать количество его циклов, шагов, изменять свойства программы: температуру, время выхода на неё. Внутренняя память может хранить до 15 программ с возможностью их редактирования.
Особенности камеры тепла-холода КТХВ-74-70/100 СД
- Система удалённого доступа VNC для управления камерой, отслеживания её состояния.
- Подсветка рабочего пространства.
- Ведение журнала событий.
- Аудиовизуальное предупреждение об аварийной ситуации.
- Неограниченное время поддержания температуры.
- Управление при помощи сенсорного дисплея или с компьютера.
Технические характеристики КТХВ-74-70/100 СД
| Параметр | Значения |
|---|---|
| Максимальный температурный диапазон, °C | минус 70…+100 |
| Объём рабочей камеры, дм | 74 |
| Градиент температуры, °C, не более | 6,0 |
| Колебания температуры, °С, не более | 1,0 |
| Отклонение среднего значения температуры камеры от заданного, °C, не более | ±1,0 |
| Время достижения минимальной температуры от температуры Tокр.ср., мин, не более | 80 |
| Время достижения максимальной температуры от температуры Tокр.ср., мин, не более | 60 |
| Диапазон относительной влажности, устанавливаемой внутри рабочей камеры, %, не менее | 20…98 |
| Отклонение достигнутого значения относительной влажности в камере от заданного, установленного на контроллере, %, не более | ±3 |
| Максимальное отклонение времени достижения заданной температуры от указанного в программе, мин, не более | ±5 |
| Максимальное количество программ | 15 |
| Максимальное количество шагов в программе | 15 |
| Максимальное количество циклов | 999 |
| Напряжение трехфазной питающей сети, В | 220±10 % |
| Частота питающей сети, Гц | 50 |
| Потребляемая мощность, кВт, не более | 3 |
| Размеры рабочей камеры, ШхГхВ, мм, не менее | 440х400х420 |
| Габаритные размеры, ШхГхВ, мм, не более | 1080х880х1528 |
| Масса, кг, не более | 260 |
| Средний срок службы, лет, не менее | 10 |
| Исполнение | Напольное |
| Система управления | Микропроцессорная |
| Выход на ЭВМ | Интерфейс RS485 |
| Агрегат холодильный | Двухкаскадный |
| Хладагенты | R404A, R23 |
| Охлаждение агрегата холодильного | Воздушное |

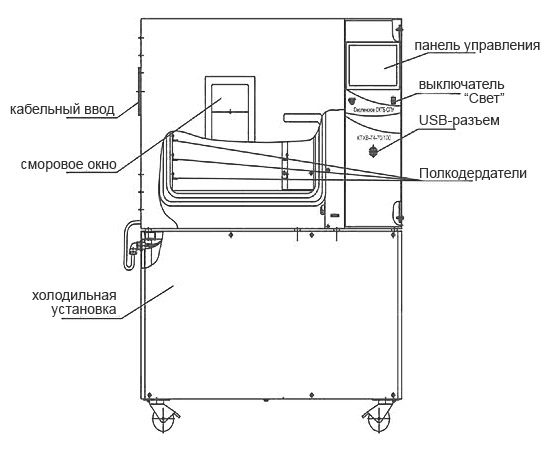

Внешний вид камеры КТХВ-74-70/100 СД

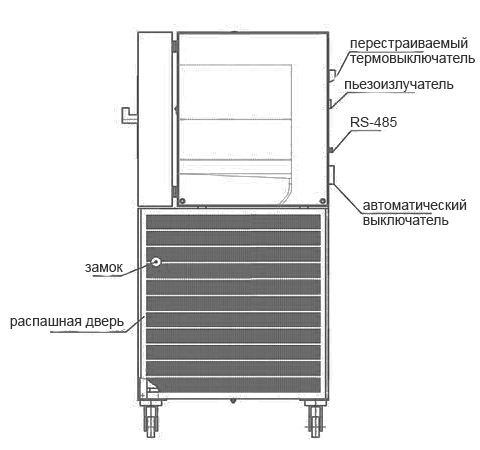

Внешний вид камеры сбоку КТХВ-74-70/100 СД
Комплект поставки камеры тепла-холода КТХВ-74-70/100 СД
| Наименование | Количество |
|---|---|
| Камера тепла-холода КТХ-1000-75/180 | 1 шт. |
| Розетка тип ССИ-125, 3Р+РЕ+N, 32A, 380B, IP44 | 1шт. |
| Полка | 2 шт. |
| Ключ | 1 шт. |
| Трубка 1-4 М.10х2, 3,0 м, ГОСТ 5496-78 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Типовая программа и методика первичной и периодической аттестации камеры тепла-холода КТХ-1000-75/180 1 |
1 экз. |
| Аттестат с протоколом испытаний | 1 экз. |
| Преобразователь интерфейсов USB-RS 485 АЦДР.426469.032 | 1 шт. |
| Кабель связи преобразователя интерфейсов | 1 шт. |
| CD-диск с программным обеспечением | 1 шт. |
| Модуль аналогового ввода. Руководство по эксплуатации | 1 шт. |
| Модуль аналогового ввода. Паспорт | 1 шт. |
| Холодильный агрегат. Паспорт | 1 шт |
| Опора регулируемая антивибрационная LW.A-160-М20х1,5х170 | 4 шт |
| Упаковка | 1 шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Smolenskoe_SKTB_SPU/Декларация о соответствии КТХВ-74-70.pdf
Мы предлагаем для поставки лабораторные приборы климатические камеры. Камера тепла-холода-влаги КТХВ-74-70/100 СД, артикул 160135 по цене 1 380 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
