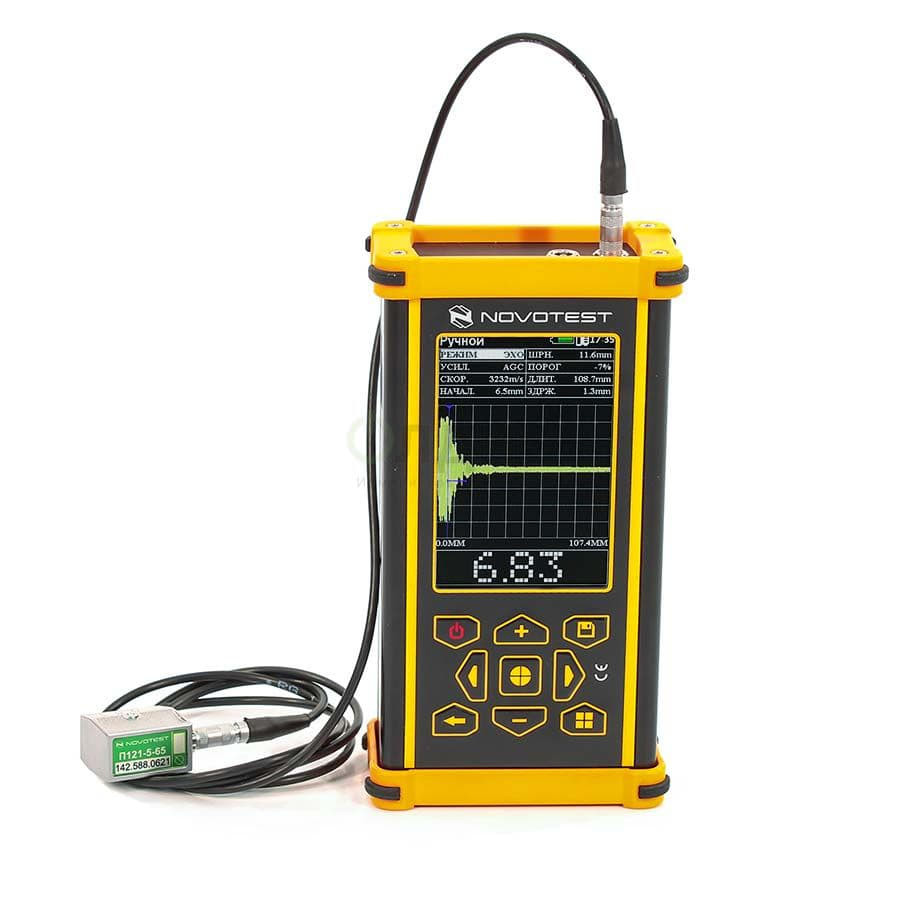

NOVOTEST УД2301М дефектоскоп ультразвуковой

Описание ультразвукового дефектоскопа NOVOTEST УД2301-М:

Ультразвуковой дефектоскоп предназначен для поиска пустот и неоднородностей внутри исследуемых материалов с помощью ультразвука. Это наиболее распространенное в мире устройство для неразрушающего контроля металлических (и других материалов с низким затуханием ультразвуковых волн) изделий в производстве, а также объектов в эксплуатации.

Ультразвуковой дефектоскоп NOVOTEST УД2301М – это мощное, эргономичное, портативное устройство, которое обладает всеми функциями общепромышленных ультразвуковых дефектоскопов и может использоваться в лабораториях и мастерских, а также идеально подходит для использования в полевых условиях.

Отличительные особенности:

• МНОГОФУНКЦИОНАЛЬНЫЙ
  • Устройство обладает широким функционалом:
    • сигнала представленный в виде A-scan и B-scan, что позволяет оператору выбрать желаемый режим работы в соответствии с поставленной задачей;
    • устройство имеет два независимых вентиля с возможностью оценки параметров в разных областях сканирования, также с помощью функции автоматической сигнализации о дефектах пределы могут быть настроены индивидуально для каждого вентиля.
    • для лучшей обработки сигнала устройство имеет функции замораживания и огибания, что позволяет пользователю более точно оценивать полученные данные.
• ФУНКЦИИ DAC И TVG
  • Устройство реализует функции коррекции амплитуды расстояния (DAC) и изменения усиления по времени (TVG) с настройкой до 16 точек, что позволяет оператору оценивать эквивалентный размер отражателя на различных глубинах.
• ФУНКЦИЯ DGS
  • Также в устройстве имеются диаграммы размера усиления по расстоянию (эквивалентные), которые позволяют пользователю построить амплитудную кривую по одному стандартному отражателю, а также вычислять эквивалентный размер отражателя тестируемых неоднородностей.
• АРХИВ
  • Устройство имеет архив для хранения измерений, настроек для конкретного объекта, настроек датчиков для быстрого переключения настроек при смене объекта тестирования.
• ЛЮБАЯ ОРИЕНТАЦИЯ ДИСПЛЕЯ
  • В ультразвуковом дефектоскопе NOVOTEST УД2301 реализована уникальная функция ориентации экрана. В зависимости от условий, в которых проводится тестирование, ориентация экрана может быть как вертикальной, так и горизонтальной. Кроме того, экран может быть настроен как для правшей, так и для левшей, т.е. экран можно поворачивать на 360 °.
• АВТОНОМИЯ
  • Устройство питается от трех стандартных батареек типа АА, что делает устройство полностью независимым от стационарного источника питания, внутреннее зарядное устройство позволяет заряжать аккумулятор от стандартного разъема USB 5V. С внешним аккумулятором (powerbank) устройство можно использовать непрерывно в течение практически неограниченного времени.
• ДИЗАЙН
  • Дефектоскоп УД2301 оснащен трансфлективным TFT-дисплее с разрешением 480x320 пикселей. Корпус выполнен в эргономичной форме с резиновым бампером, что делает устройство ударопрочным и устойчивым к падениям. Для подключения датчиков используются стандартные разъемы, что позволяет оператору использовать любые датчики без ограничений.

Технические характеристики ультразвукового дефектоскопа NOVOTEST УД2301-М:

Характеристики	Значения
Диапазон рабочих частот, МГц	от 1 до 10 (эхо-режим)
Установка скорости УЗ волн, м/с	от 1000 до 9999
Предел допускаемой основной погрешности при измерении временных интервалов, не более, мкс	±0,025
Предел допускаемой основной погрешности при измерении амплитуд сигналов на входе приемника в диапазоне от 0 до 110 дБ, не более, дБ	± 0,5 на каждые 10
Диапазон регулировки усиления, дБ	от 0 до 126
Усреднение по количеству запусков	от 1 до 128
Цифровой перестраиваемый полосовой фильтр с диапазоном перестройки центральной частоты фильтра, МГц	от 1 до 10
Диапазон изменения чувствительности временной регулировки чувствительности (ВРЧ), дБ	от 1 до 40
Количество опорных точек ВРЧ	16
Длительность импульса возбуждения на нагрузке, мкс	от 12,5 нс до 0,5 мкс
Амплитуда импульса возбуждения на нагрузке 50 Ом, не менее 90 % от номинального значения, В	100 (U1); 150 (U2); 200 (U3)
Погрешность измерения амплитуд входных сигналов в диапазоне от 10 до 100 % высоты экрана, не более, дБ	1
Диапазон развертки, мкс	от 8 до 250(500 и более по спецзаказу)
Диапазон задержки развертки, мкс	от 0 до 1000
Диапазон измерения временных интервалов, мкс	от 8 до 250(500 и более по спецзаказу)
Установка задержки в призме преобразователя, мкс	от 0 до 15
Автоматическая сигнализация дефектов (АСД)	двухзонная
Диапазон установки зон АСД, мкс	От 8 до 250(500 и более по спецзаказу)
Регулировка порогов зон АСД, % высоты экрана	от 0 до 100
Детектирование сигналов	положительная полуволна, режим радиосигнала
Режим работы	АСД,ВРЧ,АРК,DAC,АРД,AWS
Габаритные размеры, мм	165х90х50
Масса электронного блока, не более,кг	0,5
Рабочий диапазон температур, оС	от – 20 до +40
Влажность воздуха, не более %	95 при 35 оС

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/NOVATEST/Описание типа СИ 71365-18.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/NOVATEST/Методика поверки МП АПМ 32-18 71365-18.pdf

Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. NOVOTEST УД2301М дефектоскоп ультразвуковой, артикул 10004946 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
