ВТР-1-М160 Вентиль точной регулировки
| Вентили ВТР-1-М160 (правая резьба) - всегда в наличии на складе в Москве. Ежедневные отгрузки транспортными компаниями и курьерскими службами. За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж: info@geekprom.ru +7 800 600 95 36 (бесплатный по РФ) +7 495 647 95 36 (многоканальный) |
 |
 |
Вентиль точной регулировки ВТР-1-М160 используется для регулирования расхода газовой смеси в газопроводе, а также для измерения давления в системе. Используется в системах для проверки, калибровки, поверки и настройки газоаналитических приборов, сигнализаторов газа. Поддерживает работы с давлением в системе до 150 кгс/см3.
Отличительные особенности - корпус выполнен из нержавеющей стали, что позволяет данный вентиль использовать при работе с агрессивными средами.
Вентили баллонные ВТР-1-М160 устанавливаются на баллоны любого объёма, для 40-литровых баллонов применяется переходник. Комплектная накидная гайка из латуни марки ЛС-52 подходит для работы с баллонами, содержащими горючие газы/взрывоопасные смеси. Вентили отправляются заказчику в обезжиренном состоянии для возможности работы с кислородными смесями.
Применение
Вентиль ВТР-1-М160 используется при калибровке, поверке газоанализаторов. Позволяет регулировать скорость подачи газовой смеси, а также контролировать остаточное избыточное давление в баллоне ПГС.

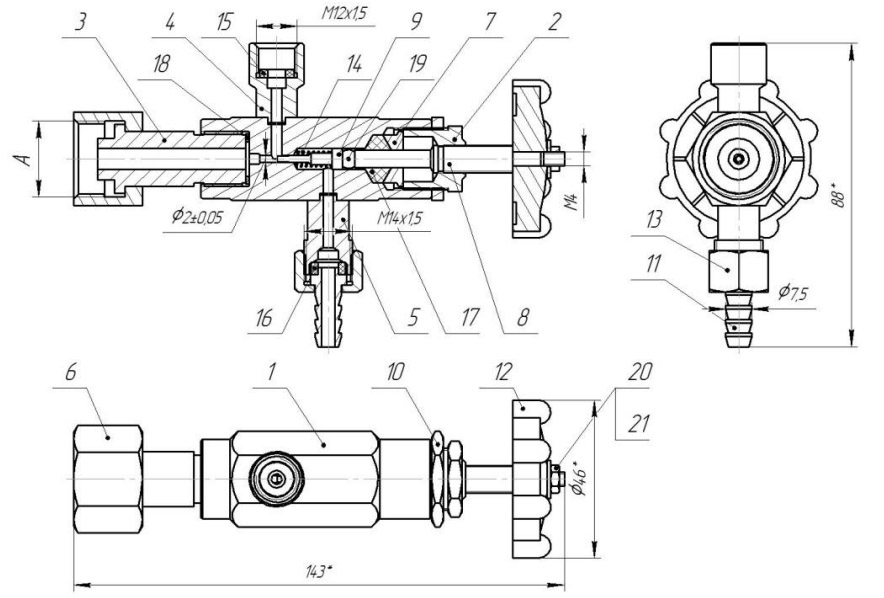

Устройство ВТР-1-М160
 |
1 – корпус; 2 – гайка; 3 – штуцер присоединительный; 4 – штуцер манометра; 5 – штуцер шланговой надставки; 6 – гайка накидная; 7 – букса; 8 – шток; 9 – золотник; 10 – гайка поджимная; 11 – шланговая надставка (ёрш); 12 – вороток; 13 – гайка надставки поджимная; 14 – пружина возвратная; 15 – уплотнение манометра; 16 – уплотнение шланговой |
Принцип работы
При повороте воротка шток перемещается внутри корпуса, создавая усилие на шарик штока. Шарик штока давит на подпружиненный золотник, который перекрывает или открывает входное отверстие вентиля в зависимости от направления поворота воротка. Регулировка расхода ПГС осуществляется вращением воротка и перемещением штока вдоль оси вентиля.
- Вращением воротка (12) и перемещением штока (8) осуществляется регулировка расхода ПГС.
- Минимальный расход ПГС вентиля при давлении 10кгс/см2 составляет 0,0066 л/мин.
- При повороте воротка (12) на 5 радиан, расход будет 0,055 л/мин.
- При повороте воротка (12) на 10 радиан, расход составит 0,43 л/ мин.
- Максимальный расход газа - 30 л/мин.
Показания манометра МП2-Уф можно снимать только на открытом вентиле баллона с ПГС.
Важно! Данные вентили запрещено использовать в качестве запорных устройств. Применять только для регулирования расхода.
Мы предлагаем для поставки принадлежности для кипа поверочные газовые смеси (гсо–пгс). ВТР-1-М160 Вентиль точной регулировки, артикул ВТР-1-М160 по цене 25 718 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
Параметр | Значение |
|---|---|
Корпус |
Ст. 12Х18Н10Т |
Гайка накидная |
Латунь |
Игольчатый шток |
Ст. 20Х13 |
Присоединительная резьба |
Ø 21,8-14 ниток на 1” |
Натяжка пальчика |
Накидной гайкой |
Диапазон регулирования расхода м3/час (л/мин) |
от 0-2,16 до 10 (-5) (0-1,3) |
Рабочая температура |
от -30 до +50 |
Масса с манометром |
600 гр. |
Масса без манометра |
460 гр. |
Габариты с манометром |
140 х 150 х 50 мм |
Габариты без манометра |
140 х 77 х 50 мм |
Изготовление на заказ |
Возможно изготовление присоединительной резьбы вентиля ВТР-1 и ВТР-1-М160 по техническим характеристикам заказчика |
Уплотнение (набивка сальника) |
Фторопласт - Ф4 (возможно изготовление уплотнения для вентиля ВТР из нейлона) |
Рабочее положение |
Любое |
Материал основных деталей
| № | Наименование параметра | Материал |
| 1 | Корпус | Сталь AISI 304 |
| 2 | Гайка накидная | ЛС59-1 ГОСТ 15527-2004 |
| 3 | Золотник | 12Х18Н10Т ГОСТ 5632-2014 |
| 4 | Вороток | АБС Пластик |
| 5 | Гайка надставки поджимная | Сталь AISI 304 |
| 6 | Пружина возвратная | 12Х18Н10Т ГОСТ 5632-2014 |
| 7 | Уплотнение шланговой надставки | Фторопласт Ф-4 |
| 8 | Сальник | Фторопласт Ф-4 |
| 9 | Уплотнение штуцера | М1Т ГОСТ 1535-2016 |
Присоединительные размеры
- Резьба присоединительная накидной гайки —Сп 21,8 14 ниток на 1”
- Резьба штуцера манометра — метрическая внутренняя М12х1,5 ГОСТ 24705-2004
- Натяжка штуцера присоединительного осуществляется накидной гайкой.
Комплектация
- Вентиль точной регулировки ВТР-1-М160 - 1шт,
- Прокладка присоединительная - 2 шт,
- Манометр МП2-Уф 0…16МПа - 1 шт,
- Паспорт - 1 шт,
- Паспорт на манометр - 1 шт.
