Переходные рамки и заглушки

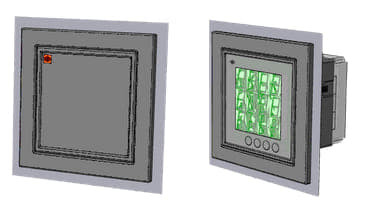

Переходные рамки - оптимальное решение, облегчающее подбор аналогов измерительных приборов для снятых с производства изделий с габаритами лицевой панели 160х160 мм, 144х144 мм. Переходные пластмассовые рамки позволяют устанавливать стрелочные и цифровые приборы с лицевой панелью 120х120 мм в посадочные места больших по габаритам приборов без дополнительной доработки щита.
Заглушка может ставиться как в щитовые отверстия, так и в переходные рамки. Таким образом, заказав рамку и заглушку, возможно закрыть отверстие в щите, оставшееся от снятого прибора.
Технические характеристики
| № | Тип | Обозначение комплекта для заказа (включающего рамку и/или заглушку, крепеж, планки) | Габарит рамки/заглушки, мм | Внутреннее отверстие в рамке, мм | Вырезы в щите по ГОСТ 5944-91 | |
|---|---|---|---|---|---|---|
| Размеры, мм | Допускаемое отклонение, мм | |||||
| 1 | Заглушка 120 (без переходной рамки) | 5ПЧ.000.018 | 120х120 | - | 112х112 | +0,9 |
| 2 | Рамка 144 –> 120 (без заглушки) | 5ПЧ.000.017-01 | 150х150 | 112х112 | 138х138 | +1,0 |
| 3 | Заглушка 144 –> 120 (переходная рамка + заглушка) | 5ПЧ.000.017-03 | 150х150 | - | 138х138 | +1,0 |
| 4 | Рамка 160 –> 120 (без заглушки) | 5ПЧ.000.017 | 160х160 | 112х112 | 142х142 152х152 155х155 | +1,0 +1,0 +1,0 |
| 5 | Заглушка 160 –> 120 (переходная рамка + заглушка) | 5ПЧ.000.017-02 | 160х160 | - | 142х142 152х152 155х155 | +1,0
+1,0 +1,0 |
| 6 | Рамка 120 –> 96 (без заглушки) | 5ПЧ.000.017-04 | 120х120 | 92х92 | 112х112 | +0,9 |
| 7 | Рамка 120 –> 85 | 8ПЧ.087.115 | 120х120 | 82 | - | - |
