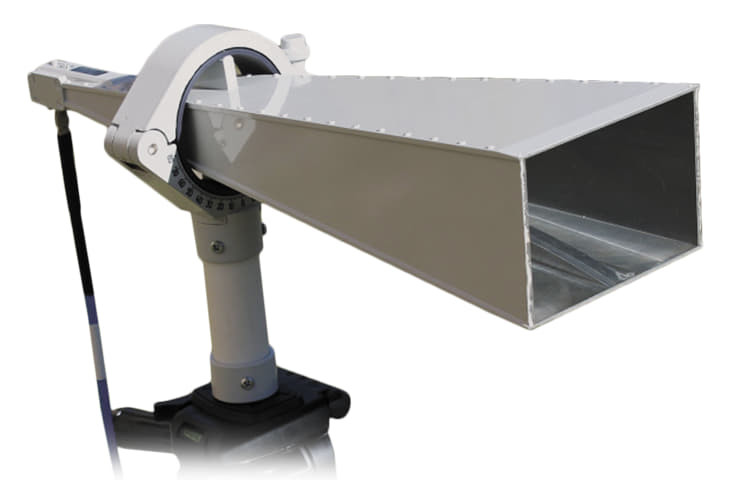

Прецизионная широкополосная измерительная антенна П6-127
Описание антенны П6-127:
Прецизионная широкополосная измерительная рупорная антенна П6-127 на базе H-образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 8 до 18 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
График коэффициента усиления:
Отличительные особенности антенны П6-127:
- Имеет высокую степень равномерности коэффициента усиления и КСВН;
- Идеально подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
- Стабильные метрологические характеристики позволяют проводитьизмерения слабых сигналов и генерировать электромагнитное поле с высокой точностью формирования поля;
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства);
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствахподвижности;
- Поставляется с калибровочным сертификатом.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон частот | 8 ГГц - 18 ГГц |
| Поляризация | Линейная |
| Коэффициент усиления | 19 дБ |
| КСВН типовой | 2 |
| Габариты | 436 х 129 х 83 мм |
| Пределы погрешности Ку | ± 1,5 дБ |
| Масса | 2,0 кг |
| Тип разъема | SMA |
Документы:
Мы предлагаем для поставки радиоизмерительные средства рупорные антенны. Прецизионная широкополосная измерительная антенна П6-127, артикул 152842 по цене 168 360 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
