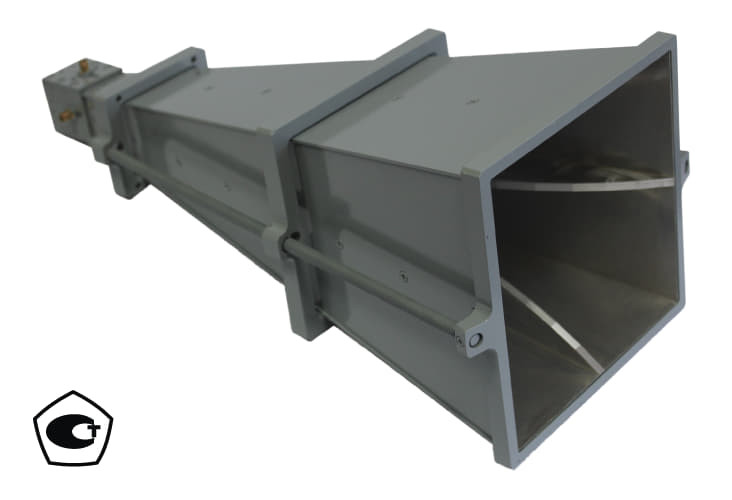

Широкополосная двухканальная измерительная рупорная антенна П6-125
Описание антенны П6-125:
Широкополосная двухканальная измерительная рупорная антенна П6-125 на базе двух ортогонально ориентированных Н-образных волноводов с независимыми цепями возбуждения предназначена для одновременного приема или передачи биортогональных линейно поляризованных сигналов в диапазоне частот от 2 до 18 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 58705-14
Отличительные особенности антенны П6-125:
- Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией;
- Обеспечивает удобство проведения измерений, так как позволяет исключитьдополнительные электромеханические устройства для ориентации антенны по поляризации;
- Позволяет производить измерения параметров сверхширокополосных сигналовмалой длительности;
- Защита оконечного оборудования от статического электричества обеспечиваетсяконструкцией антенны (с применением заземляющего устройства);
- Стабильные метрологические характеристики позволяют проводить измеренияслабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствахподвижности;
- Поставляется с поверочным сертификатом.
График коэффициента усиления:
График диграммы направленности:
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон частот | 2 ГГц - 18 ГГц |
| Поляризация | Линейная |
| Коэффициент усиления | От 11 от 18 дБ |
| КСВН типовой | 2 |
| Габариты | 442 х 208 х 178 мм |
| Пределы погрешности Ку | ± 2 дБ |
| Масса | 2,8 кг |
| Тип разъема | SMA |
| Уровень кроссполяризации | Минус 20 дБ |
| Поляризация | биортогональная линейная |
Документы:
Мы предлагаем для поставки радиоизмерительные средства рупорные антенны. Широкополосная двухканальная измерительная рупорная антенна П6-125, артикул 152844 по цене 188 370 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
