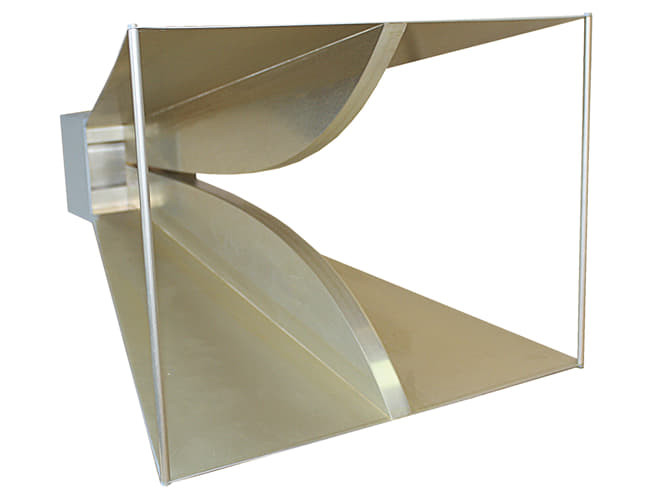

Широкополосная измерительная рупорная антенна П6-421М
Описание антенны П6-119:
Широкополосная измерительная рупорная антенна П6-421 на базе Н-образного волновода предназначена для приема и передачи линейно-поляризованного сигнала в диапазоне от 370 МГц до 6 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
График коэффициента усиления:
График КСВН:
График диаграммы направленности:
Отличительные особенности антенны П6-119:
- Позволяет производить измерения сверхширокополосных сигналов малой длительности.
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле.
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
- Возможна эксплуатация в лабораторных и полевых условиях, условиях повышенной влажности, а также на средствах подвижности.
- Диаметр крепежного кольца – 290 мм.
Технические характеристики антенны П6-119:
| Параметр | Значение |
|---|---|
| Диапазон частот | 370 МГц - 6 ГГц |
| Поляризация | Линейная |
| Коэффициент усиления (Ку) | От 4 до 17 дБ |
| КСВН типовой | 2 |
| Габариты | 485 х 358 х 270 мм |
| Пределы погрешности Ку | ± 1 дБ |
| Вес | 3,7 кг |
Документы:
Мы предлагаем для поставки радиоизмерительные средства рупорные антенны. Широкополосная измерительная рупорная антенна П6-421М, артикул 152841 по цене 208 860 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
