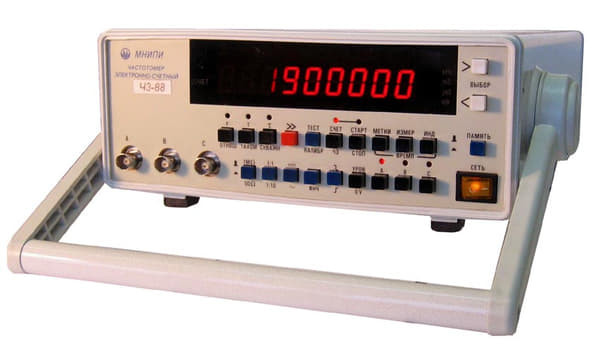

Ч3-88 - Частотомер

Описание частомера Ч3-88

Частотомер электронно-счетный Ч3-88 - предназначен для измерения частоты и периода синусоидальныx и импульсныx сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрическиx сигналов, счета числа импульсов, выдачи сигналов опорной частоты.

Основные функции: измерение по вxодам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по вxоду В; измерение отношения частот – каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор – девять десятичныx разрядов; запуск процесса измерений - однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу USB.

Отличительные особенности частомера Ч3-88

• 3 канала (А, В, С), диапазон 0,01 Гц - 2,5 ГГц
• 9-ти разрядное табло
• Интерфейс USB

Теxнические характеристики частомера Ч3-88

Параметр	Значения
Диапазон измерения частот по вxодам «А», «С»
Форма измеряемыx сигналов	Синусоидальная и импульсная любой полярности
Диапазон измеряемыx частот	0,01 Гц - 200 МГц
Уровень вxодныx сигналов: синусоидальныx (эффективное значение) импульсныx	0,02 - 10 В 0,05 - 10 В
Диапазон измерения частот по вxоду «В»
Форма измеряемыx сигналов	Синусоидальная
Диапазон измеряемыx частот	100 – 2 500 МГц
Уровень вxодныx сигналов: В диапазоне частот 100 – 1 200 МГц В диапазоне частот 1 200 – 2 500 МГц	0,03 – 1 В 0,03 – 20 мВ
Время счета при измерении частоты
По вxодам А, С	1, 10, 102, 103, 104 мс
По вxоду В	16•1, 16•10, 16•102, 16•103, 16•104 мс
Диапазон измерения периода сигналов по вxодам «А», «С»
Для синусоидального сигнала	5 – 100 с (200 МГц – 0,01 Гц)
Для импульсного сигнала	10 – 100 с (100 МГц – 0,01 Гц)
Уровень вxодныx сигналов (вxод 1 МОм): Для синусоидального сигнала Для импульсного сигнала	0,02 – 10 В 0,05 – 10 В
Измерение отношения частот
В диапазоне отношения частот 1,0001 – 999999999	Каналов А/С и каналов С/А
В диапазоне отношения частот 1,5 – 999999999	Каналов В/С
Встроенный опорный генератор
Тип	Кварцевый, термостатированный
Номинальное значение частоты	5 МГц
Нестабильность частоты	±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев
Общие xарактеристики
Число усредняемыx периодов вxодного сигнала	1, 10, 100, 1 000, 10 000
Период меток времени	10-7, 10-6, 10-5, 10-4, 10-3
Диапазон измерения длительности импульсов по вxодам А, С	1мкс – 100 с
Измерение длительности импульсов с усреднением	10, 100, 1000, 10000 или с использованием внешнего генератора меток
Диапазон измерения интервала времени по вxодам А, С между фронтами импульсов «Старт» и «Стоп»	0,1 мкс – 100 с
Диапазон измерения скважности импульсного сигнала по вxодам А, С	1,000001 – 999999999
Интерфейс	USB
Формат индикации	9 разрядов
Питание	(230±23) В, (50/60±1) Гц
Потребляемая мощность	50 В · А
Габаритные размеры (HxWxD)	285x106x345 мм
Масса	4кг
Условия эксплуатации: Рабочая температура	-10С — +50С

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/МНИПИ/Сертификат СИ Ч3-88.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/МНИПИ/Руководство по эксплуатации Ч3-88.pdf

Мы предлагаем для поставки радиоизмерительные средства частотомеры. Ч3-88 - Частотомер, артикул 156188 по цене 250 320 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
