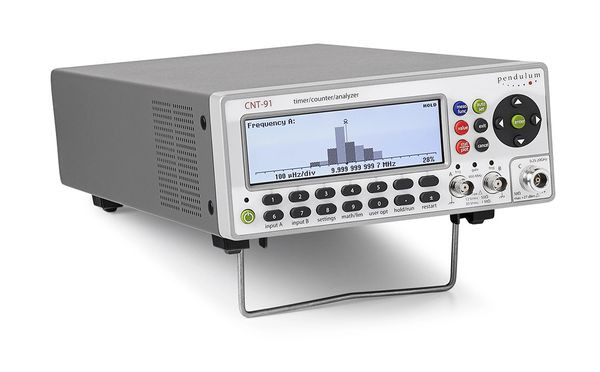

Частотомер CNT-91R
Описание частотомера CNT-91R
CNT-91R - первый частотомер в «90-й» серии от Pendulum Instruments с рубидиевым опорным генератором. Является развитием модели частотомера CNT-91, когда в одном корпусе доступны техническое совершенство, высочайшая стабильность и точность частотно-временных измерений. Конструктив и схемотехника обеспечивают долговременную нестабильность по частоте порядка 5*10-11 (за месяц) и температурную нестабильность в рабочем диапазоне эксплуатации не хуже 1*10-10.
CNT-91R имеет функциональность и технические характеристики, которые обеспечивают различные варианты его применения. В нем реализована интеллектуальная система запуска от входного сигнала, частотомер измеряет широкий перечень типов входных сигналов, включая пакеты импульсов, модулированные сигналы (АМ, FM) и сигналы с шумами. Программируемый импульсный выход обеспечивает выдачу высокостабильного синхросигнала на внешние устройства в диапазоне частот: 0,5 Гц…50 МГц. Частотомер нечувствителен к окружающим электромагнитным помехам, прост в использовании.
CNT-91R может использоваться как портативное образцовое средство в метрологических службах, научно-исследовательских институтах, на предприятиях радиоэлектронной промышленности, приборостроения и в телекоммуникации, в том числе для полевых приложений. Например (с учётом минимального времени выхода на рабочий режим), для калибровки частоты основного опорного генератора в базовых станциях GSM и т.п. Целесообразно применение CNT-91R для калибровки многочисленной номенклатуры высокоточных частотомеров различных производителей, для сличения параметров источников опорной частоты, для частотного анализа при исследовании и отладке источников колебаний (ОГ, ЗГ и др.).
Отличительные особености:
- 2 канала: А, В (опция - канал С)
- Частотный диапазон 0,001 Гц … 300 МГц (опции до 3/ 8/ 14/ 20 ГГц)
- Высокая стабильность опорного генератора: 5x10-11 (рубидий)
- Скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
- Разрешение: 12 разрядов при времени измерения 1 с
- Временное разрешение для однократного измерения 50 пс
- Программируемый импульсный выход: 0,5 Гц … 50 МГц
- Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)
- Дисплей с возможностью числового (14 разрядов, разрешение 320x97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
- Внутренняя память настроек прибора: 17 профилей (10 с защитой)
- Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
- Небольшое время прогрева (~12 мин до 5x10-10)
- Интерфейсы USB и КОП
Технические характеристики частотомера CNT-91R
| Параметр | Значения |
|---|---|
| Измерение частоты | Диапазон измерений: 0,001 Гц … 400 МГц Разрешение: 12 разрядов (при времени счета 1 с) |
| Измерение периода усредненного сигнала | Диапазон измерений: 3,3 нс … 1000 с Разрешение однократное измерение: 50 пс (12 азрядов за 1 с при усреднении) |
| ОТНОШЕНИЕ А/В, В/А, С/А, С/В | Диапазон измерений: 10-9 … 1011 |
| Измерение периода Back-to-back по входам А,B (CNT-91) | 4 мс - 500 с, разрешение 50 пс RMS |
| Длительность импульсов | Диапазон измерений: 3,3 нс … 106 с Минимальная длительность: 3,3 нс |
| Подсчет импульсов | Режимы: А, В, А+В, А-В, А/В Диапазон: До 10^10 |
| Коэффициент заполнения | Диапазон: 0,000001 … 0,999999 в диапазоне частот 0,1 Гц – 400 МГц |
| Интервал времени А-В, В-А, А-А, В-В | Диапазон: -5 нс…+106 с -106…+106 с при интеллектуальном расчете |
| Фазовый сдвиг «А относительно В» | Диапазон измерений -180°…+360° Разрешение 0,001° до 10 кГц, 1° свыше 10 МГц Диапазон частот До 160 МГц |
| Измерительный вход | Макс. входной уровень: 350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм 12 В при 50 Ом Максимальная чувствительность: 10 мВ (до 50 МГц) 30 мВ (свыше 50 МГц) Входной импеданс: 1 МОм или 50 Ом Уровень запуска: Разрешение 2,5 мВ Ослабление х1, х10 Диапазон (х1): 30 мВ – 10 В Фильтр низких частот: 100 кГц – аналоговый 1 Гц - 50 МГц – цифровой |
Комплектация частотомера CNT-91R
| Наименование | Количество |
|---|---|
| Прибор | 1 |
| Сетевой шнур | 1 |
| Руководство пользователя | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Pendulum/Свидетельство СИ CNT-90.pdf
Мы предлагаем для поставки радиоизмерительные средства частотомеры. Частотомер CNT-91R, артикул 169116 по цене 1 371 401 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
