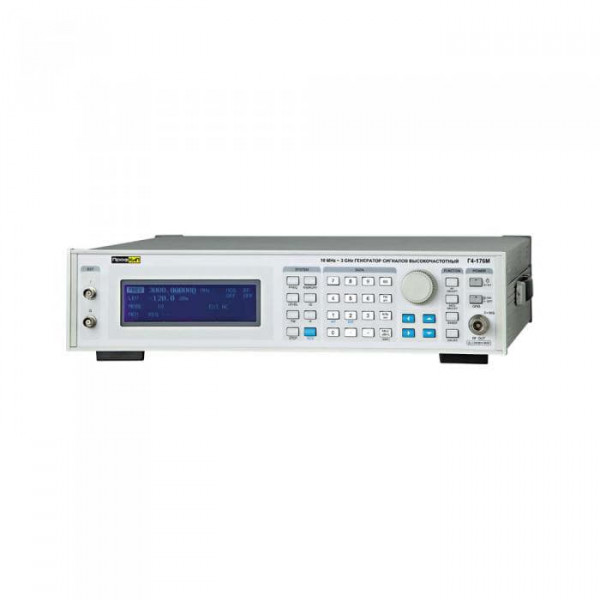

Генератор сигналов высокочастотный ПрофКИП Г4-176М
Описание генератора ВЧ сигналов ПрофКИП Г4-176М:
ПрофКИП Г4-176М является программируемым векторным генератором синтезированных сигналов в диапазоне частот от 10 МГц до 3 ГГц.
Генератор ВЧ сигналов ПрофКИП Г4-176М рекомендуется к использованию для проектирования и разработки будущих поколений беспроводных систем связи и вещания цифрового телевидения, кабельного телевидения и спутникового телевидения.
ПрофКИП Г4-176М идеально подходит для использования с любым цифровым оборудованием и ВЧ-компонентами с высочайшими эксплуатационными характеристиками, также для тестирования производственных линий.
Отличительные особенности генератора сигналов ПрофКИП Г4-176М:
- Частотный диапазон: 10 МГц … 3000 МГц;
- Прямой цифровой синтез сигналов;
- Высокое разрешение выходной частоты (1 Гц);
- Низкий уровень фазовых шумов;
- Девиация частоты до 100 кГц с разрешением 0,1 кГц;
- Широкий диапазон установки выходного уровня (-120 … 0 дБм);
- Защита выхода от внешнего источника (25 Вт максимально);
- Запись в память до 20 профилей;
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Частотный диапазон | 10 МГц … 3000 МГц | ||||||
| Разрешение | 1 Гц | ||||||
| Точность | ±5 х 10-6 (±5 ppm) | ||||||
| Защита выхода | обеспечивается защита при подаче от внешнего источника: до 25 Вт (максимум) | ||||||
| Выходной уровень | |||||||
| Диапазон | -120 дБм … 0 Дбм | ||||||
| Индикация частоты | 0,1 дБ | ||||||
| КСВН | ≤ 1,5 | ||||||
| Выходное сопротивление | 50 Ом | ||||||
| Спектральные характеристики | |||||||
| Фазовый шум | -92,0 дБс /Гц (при отстройке на 10 кГ) | ||||||
| Гармоники несущей | ≤ -30 дБс | ||||||
| Негармонические составляющие | ≤ -50 дБс | ||||||
| Режим переноса ПЧ | |||||||
| Значения частот на входе ПЧ | 36 МГц или 70 МГц | ||||||
| Входной уровень | -20 дБмВт … 0 дбмВт | ||||||
| Входное сопротивление | 50 Ом | ||||||
| Паразитная АМ | < 2% (1 МГц … 1000 МГц, модуляция 1 кГц, максимальная девиация) | ||||||
| Внешняя I/Q модуляция | |||||||
| Входной уровень | 1 Впик | ||||||
| Импеданс | 50 Ом | ||||||
| Тип соединителя | BNC | ||||||
| Коэффициент гармоник огибающей (глубина АМ 30%) | ≤ 0,65% (в диапазоне 400 кГц … 30 МГц) | ||||||
| ≤ 1,5% (в других диапазонах) | |||||||
| Общие данные | |||||||
| Питание | 115 В /230 В, 50 Гц /60 Гц | ||||||
| Габаритные размеры | 130 х 430 х 435 мм | ||||||
| Вес | 18 кг | ||||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор ВЧ сигналов ПрофКИП Г4-176М | 1 |
| 2 | Кабель N-типа | 1 |
| 3 | Кабель питания | 1 |
| 4 | Руководство по эксплуатации | 1 |
Документы:
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. Генератор сигналов высокочастотный ПрофКИП Г4-176М, артикул 141404 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
