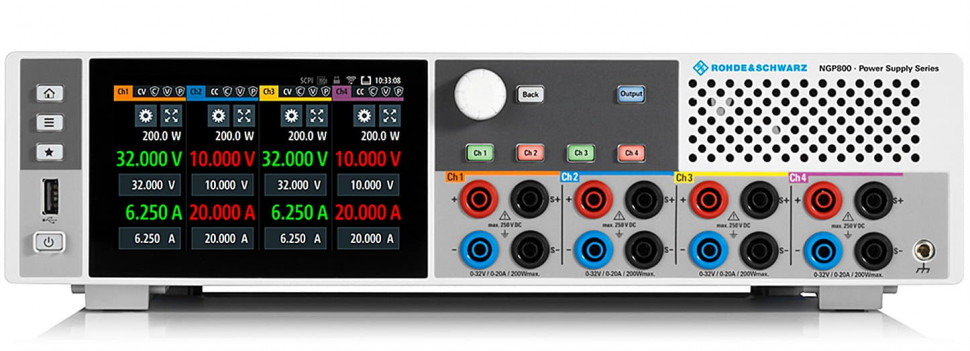

Четырехканальный источник питания NGP804
Описание четырехканального источника питания NGP804:
R&S NGP804 – высокопроизводительные, компактные и источники постоянного тока. В серии представлено 5 моделей с различной мощностью, выходами, напряжением. Источники питания серии R&S NGP800 имеют мощность 400 Вт или 800 Вт, максимальную мощность до 200 Вт.
Каждый из двух или четырех выходов способен выдавать напряжение до 64 В или ток до 20 А. Электрически эквивалентные и гальванически развязанные выходы могут быть подключены последовательно или параллельно для формирования напряжения до 250 В или тока до 80 А. Данные технические характеристики позволяют синхронизировать выходы, выполнять сигнальные тесты и регистрацию данных для дальнейшего углубленного анализа.
Сфера применения источника питания NGP804:
- Эмуляция уникальных характеристик аккумуляторной батареи
- Разработка электронных нагрузок
- Разработка и отладка цифровых устройств
- Разработка источников питания
- Образование и обучение
- Производственные испытания
- Лабораторные испытания
Отличительные особенности NGP804:
- 5" сенсорный дисплей высокого разрешения
- Функция FlexPower
- Четыре источника питания в одном приборе
- Работа в параллельном и последовательном режимах
- Функция линейного нарастания (EasyRamp)
- Задержка вывода
- Четырехпроводное подключение
- Встроенные измерения
- Регистрация данных
- Функции защиты
- Безопасные пределы
- Безопасные условия работы
- Цифровое дистанционное управление
- Цифровые входы/выходы запуска (опция)
- Аналоговый вход (опция)
Технические характеристики четырехканального источника питания NGP804:
| Выходы | Все выходные каналы гальванически развязаны и незаземлены | |
|---|---|---|
| Количество выходных каналов | NGP802, NGP822 | 2 |
| NGP804, NGP824, NGP814 | 4 | |
| Суммарная выходная мощность | NGP802, NGP822 | макс. 400 Вт |
| NGP804, NGP824, NGP814 | макс. 800 Вт | |
| Максимальная выходная мощность на канал | 200 Вт | |
| Выходное напряжение на канал | NGP802, NGP804, NGP814 (CH1, CH2) | от 0 до 32 В |
| NGP822, NGP824, NGP814 (CH3, CH4) | от 0 до 64 В | |
| Максимальный выходной ток на канал | NGP802, NGP804, NGP814 (CH1, CH2) | 20 А |
| NGP822, NGP824, NGP814 (CH3, CH4) | 10 А | |
| Максимальное напряжение в последовательном режиме работы | NGP802 | 64 В |
| NGP822, NGP804, NGP814 | 128 В | |
| NGP824 | 250 В | |
| Максимальный ток в параллельном режиме работы | NGP822 | 20 А |
| NGP802, NGP824, NGP814 | 40 А | |
| NGP804 | 80 А | |
| Пульсации напряжения и шум | от 20 Гц до 20 МГц | < 3 мВ (СКЗ), < 30 мВ (размах) (изм.) |
| Пульсации тока и шум | от 20 Гц до 20 МГц | < 3,5 мА (СКЗ) (изм.) |
| Разрешающая способность при программировании | ||
| Напряжение | 1 мВ | |
| Ток | 0,5 мА | |
| Разрешение при измерении | ||
| Напряжение | 1 мВ | |
| Ток | 0,5 мА | |
| Четырехпроводное подключение | ||
| Максимальная компенсация | 1 В (изм.) | |
| Специальные функции | ||
| Выходная линейно-нарастающая функция | Функция EasyRamp | |
| Время действия функции EasyRamp | от 10 мс до 60 с (с шагом 1 мс) | |
| Задержка вывода | ||
| Синхронность | < 1 мс (тип.) | |
| Задержка на канал | от 10 мс до 10 с (с шагом 1 мс) | |
| Произвольная функция | ||
| Параметры | напряжение, ток, время | |
| Максимальное количество точек | 1024 | |
| Максимальное количество подгрупп | 8 | |
| Длительность сигнала | от 1 мс до 60 с (с шагом 1 мс) | |
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65 535 | |
| Запуск | вручную, дистанционно или через опциональный вход запуска | |
| Дисплей и интерфейсы | ||
| Дисплей | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный | |
| Разъемы на передней панели | 4-мм безопасные гнезда (канальные выходы, компенсация напряжения) | |
| Разъемы на задней панели | NGP802, NGP822 | 8-контактный разъем (канальные выходы и компенсация напряжения) |
| R&S®NGP804, NGP824, NGP814 | 2 × 8-контактный разъем (канальные выходы и компенсация напряжения) | |
| Интерфейсы дистанционного управления | стандартно | USB-TMC, USB-CDC (Virtual COM), LAN |
| Опция NGP-K102 | WLAN | |
| Опция NG-B105 | IEEE-488 (GPIB) | |
Комплект поставки:
- Источник питания NGP,
- Набор кабелей питания,
- Клеммная колодка.
