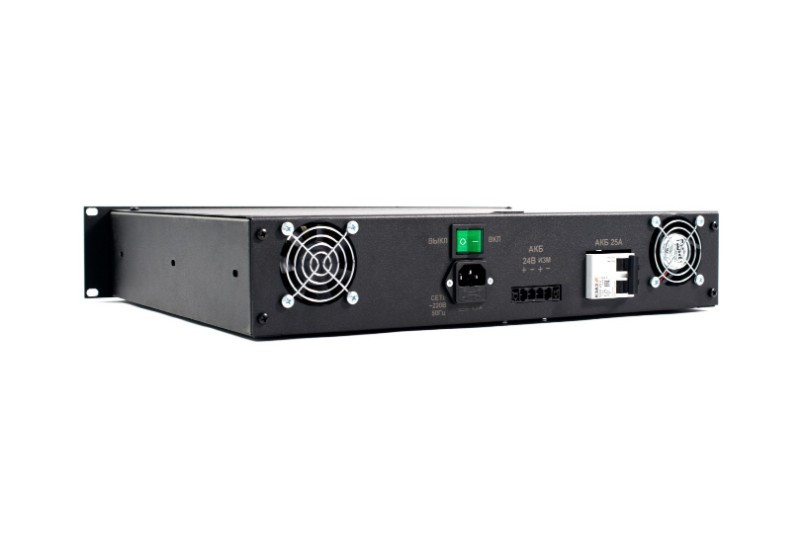

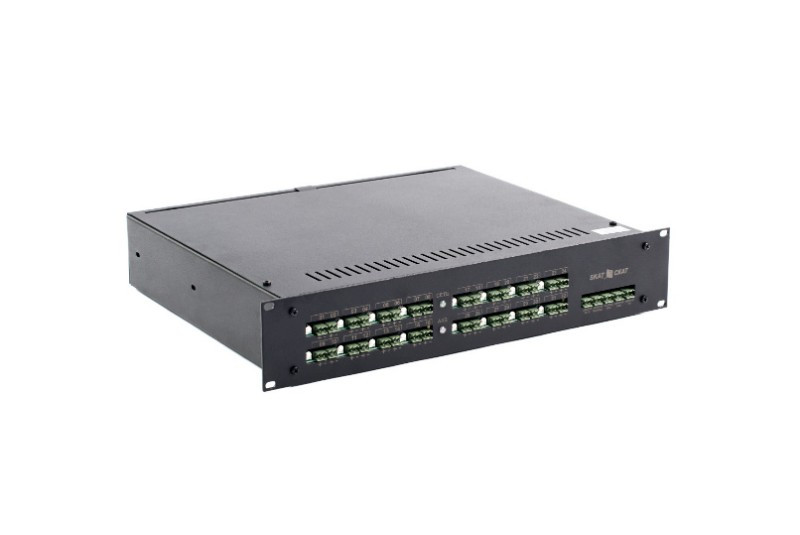

SKAT-V.32 RACK Источник бесперебойного питания
Описание источника бесперебойного питания SKAT-V.32 RACK
32 выхода по 0,5 А или 16 выходов по 1 А, корпус для установки в 19" шкаф, высота — 2U. 2 внешних АКБ 40 Ач. Независимая регулировка выходного напряжения по каналам, фильтрация помех по каждому каналу, защита от КЗ и перегрузки по каждому каналу. 5 информационных выходов о состоянии источника.
Отличительные особенности
- возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В;
- фильтрация помех для устранения взаимного влияния нагрузок;
- электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания с восстановлением нормального режима работы после устранения перегрузки;
- защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём срабатывания самовосстанавливающегося предохранителя;
- заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
- автоматический переход в режим резервного питания нагрузок от АКБ суммарным током потребления не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы, или при отключении электрической сети;
- электронная защита от перегрева для предотвращения выхода из строя БЛ производится отключение нагрузки;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защита от короткого замыкания клемм АКБ посредством срабатывания автомата защиты АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
- защита от аварийного повышения выходного напряжения (блока ЗУ) путём автоматического отключения устройства;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти релейных выходов;
- защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.
Технические характеристики источника бесперебойного питания
| Параметр | Значения | |
|---|---|---|
| Напряжение питающей сети,В | 187…250 частотой 50 Гц | |
| Выходное напряжение каждого канала, В | Минимальное значение | 11,8-12,9 * |
| Максимальное значение | 14,6-15,2 | |
| Ток ограничения каждой пары выходов при КЗ, А, не более | 2,5 | |
| Максимальный ток нагрузки каждого выхода, А | 0,5 ** | |
| Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25ºС, В | от 27,2 до 27,5 | |
| Максимальный ток заряда АКБ, А | 6 | |
| Максимальный ток релейных информационно-диагностических выходов, мA | 100 | |
| Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более | 50 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В | 20,5…21,5 | |
| Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С | 90 | |
| Мощность, потребляемая устройством от сети ВА, не более | 700 | |
| Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более, | 5 % | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Количество аккумуляторов в батарее, шт | 2 | |
| Рекомендуемая ёмкость АКБ, Ач | 38 | |
Рабочие условия эксплуатации:
|
||
| Габаритные размеры ШхВхГ, мм | 485х405х95 | |
| Вес без АКБ, кг, не более НЕТТО (БРУТТО) | 7,0 (7,2) | |
Коплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | вставка плавкая ВПТ6 6,3А 250В | 1 шт. |
| 2 | перемычка «АКБ» | 1 шт. |
| 3 | руководство по эксплуатации | 1 шт. |
| 4 | сетевой шнур | 1 шт. |
| 5 | разъем PN-V.8 (ответная часть) | 37 шт. |
| 6 | кабель АКБ «-» | 1 шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Руководство по эксплуатации SKAT-V.32 RACK.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Декларация о соответствии на источники бесперебойного питания ОПС СКУД Скат-Skat.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Декларация о соответствии источника питания для видеонаблюдения Skat-V.pdf
Мы предлагаем для поставки радиоизмерительные средства лабораторные источники питания. SKAT-V.32 RACK Источник бесперебойного питания, артикул 10028417 по цене 62 160 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
