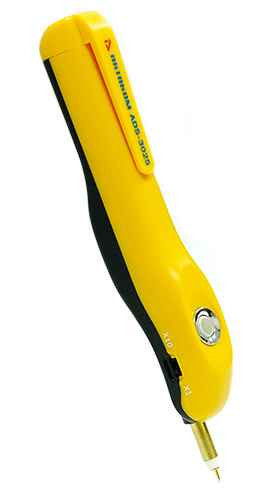

ADS-3026 Одноканальный USB осциллограф - приставка
Описание одноканального USB осциллографа ADS-3026:
Осциллограф ADS-3026 - это цифровой USB осциллограф "карандашного" типа, который имеет гальванически развязанный интерфейс USB.
Осциллограф имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.
Отличительные особенности USB осциллографа ADS-3026:
- пиковый детектор;
- усреднение (в режиме регистрации);
- курсорные измерения: ΔV, ΔT и 1/ΔT;
- автоматические измерения: 18 типов;
- анализатор спектра на основе БПФ: 4 окна;
- система синхронизации включающая в себя: запуск по фронту, по длительности импульса, по скорости нарастания;
- покадровый регистратор: до 100000 кадров;
- режим растяжки;
- функция тестирования по маске: "Годен - Не годен";
- и ряд других.
Технические характеристики ADS-3026:
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 25 MГц |
| Количество каналов | 1 |
| Регистрация | Обычный, пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) | 100 Mвыб/сек |
| Вход | Связь по входу |
| Режим | закрытый, открытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 20 пФ±5 пФ |
| Учет ослабления пробников | 1X, 10X |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) |
| Параметры горизонтальной системы | Интерполяция (sin x)/x |
| Глубина записи | 5 К точек |
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
| Параметры вертикальной системы | АЦП 8 бит |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел |
| Полоса пропускания для аналогового периодического сигнала | 25 МГц |
| Полоса пропускания для однократного сигнала | Полный диапазон |
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) |
| Время нарастания | ≤14 нс (типичное) |
| Погрешность коэффициент усиления | ±3% |
| Измерения | Курсорные ΔV, ΔT и 1/ΔT между курсорами |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty |
| Математические операции | FFT 4 окна (Hanning, Hamming, Blackman, Rectangle) |
| Система запуска | Режим запуска Однократный, обычный, авто |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания |
| Диапазон установки уровня запуска | ±5 делений от центра экрана |
| Покадровый регистратор | Режимы запись, воспроизведение |
| Количество кадров | 1 ~ 100 000 кадров |
| Интервал | 10 мс ~ 100 000 мс, с шагом 1~2~5 |
| Формат записи | *.cap |
| Режим растяжки | Ширина окна 5 нс ~ 100 с, с шагом 1~2~5 |
| Задание окна | Курсорами, цифровая форма |
| Дополнительные функции | режим "Годен - Не годен" |
| Режим "Годен - Не годен" | Задание маски по горизонтали ± 10 делений |
| Задание маски по вертикали | ± 5 делений |
| Статус прохода | однократный с остановкой, цикличный |
| Формат сохранения файлов | текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек) |
| Интерфейс | USB 2.0 (изолированный) |
| Питание | от USB порта (5 В/300 мА) |
| Потребляемая мощность | менее 1,5 Вт |
| Габаритные размеры | 150 мм × 20 мм × 18 мм (Д*В*Г) |
| Вес | около 27 г |
Комплект поставки ADS-3026:
| Наименование | Количество |
|---|---|
| Одноканальный USB осциллограф - приставка ADS-3026 | 1 |
| USB кабель для подключения к ПК | 1 |
| Провод "земля" для щупа | 1 |
| Руководство по эксплуатации (краткая инструкция) | 1 |
