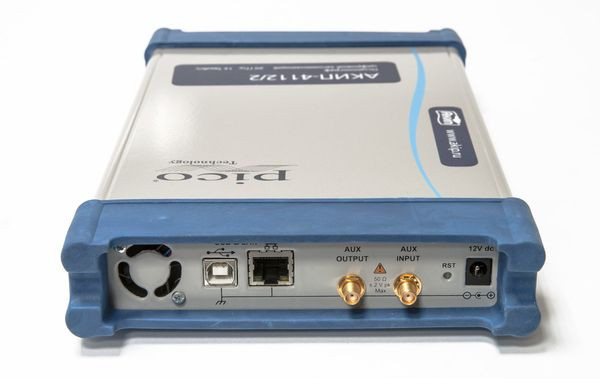

АКИП-4112/4 - USB-осциллограф цифровой стробоскопический

Описание цифрового стробоскопического USB-осциллографа АКИП-4112/4:

USB-осциллограф цифровой стробоскопический АКИП-4112/4 предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Осциллограф являются многофункциональным средствам измерений параметров сигналов. Принцип действия основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК).

Отличительные особенности USB-осциллографа АКИП-4112/4:

• 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
• Полоса пропускания: 20 ГГц или ограничение ПП до 10 ГГц;
• Максимальная частота стробирования до 1 МГц;
• Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
• Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
• Интерфейсы: LAN/ USB; ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит);
• Питание от универсального сетевого адаптера;
• Рефлектометр;
• Ультракомпактный.

Технические характеристики USB-осциллографа АКИП-4112/4:

Параметры	Значения
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	Полная: 0…20 ГГц Ограничение ПП: 0...10 ГГц
Время нарастания (10%-90%)	меньше/равно 17,5 пс (20 ГГц), меньше/равно 35 пс (10 ГГц)
Коэффициент отклонения (Коткл)	1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5%
Погрешность измерения напряжения	+/- 2% (от полной шкалы) + 2 мВ
Уровень собств. шумов, с.к.з.	меньше/равно 2 мВ ... в режиме полной полосы пропускания меньше/равно 1,5 мВ ... в режиме ограничения полосы пропускания
Входной импеданс	(50 +/- 1) Ом
Максимальное входное напряжение	+/- 2 В (16 дБмВт)
ВЧ вход	соединитель К-типа (2.92 мм) совместим с SMA и PC3.5
Регулируемая временная задержка между каналами	до 100 нс (с шагом 1 пс)
Синхронизация
Источники синхросигнала	Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты)
Чувствительность	100 мВпик (DC ... 100 МГц), 200 мВпик (до 2,5 ГГц)
Чувствительность (вход с делителем частоты)	200 мВпик ... 1 Впик (1 ... 14 ГГц)
Джиттер синхронизации, скз	2 пс
Режимы запуска развертки	Автоколебательный, ждущий
Вход внешней синхронизации	соединитель SMA-типа
Аналого-цифровое преобразование
Разрешение по вертикали	16 бит
Частота стробирования	0…1 МГц
Объем памяти (запись)	32…32768 точек на канал с шагом х2
Режимы сбора данных	Стандартная выборка, усреднение, огибающая
Число усреднений	2…4096
Режим выделения огибающей	Минимум, максимум, минимум и максимум одновременно
Курсорные и маркерные измерения
Тип маркеров	X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
Maркерные измерения	Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)
Режимы перемещения маркеров	Раздельный или связанный
Относительные измерения	дельта-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы
Допусковый контроль
Режим тeста	Сравнение до 4-х параметров сигналов по установленным допускам
Реакция прибора на тест	Звуковой сигнал, запоминание, остановка сбора
Математика
Математические функции	Вычисление и отображение до 4-х математических функций (сигналов)
Maтематические операторы	Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие
Oперанды	Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы
Анализатор спектра
Количество БПФ	до 2-х БПФ одновременно
Маркерные измерения БПФ	Частота, разность частот, магнитуда и разность магнитуд
Автоизмерения БПФ	Магнитуда, разность магнитуд, КНИ, частота, разность частот
Тип окна наблюдения	Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя
Гистограммы
Окно гистограммы	Вертикально или горизонтально. Построение внутри любой выбранной области экрана
Измеряемые параметры	Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее +/-1 девиация, среднее +/-2 девиации, среднее +/-3 девиации
Маски
Полигоны маски (области)	До 8 полигонов(создание или загрузка с диска)
Типы масок	Стандартная, автомаска, из памяти, вновь созданная, отредактированная
Aвтомаска	Создается автоматически как рукав допусков по обеим осям тестируемого сигнала
Результаты теста	Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ
Глазковые диаграммы
Измеряемые сигналы	автоматические измерения параметров NRZ и RZ “глазковых” диаграмм
Измеряемые параметры	Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
Генератор сигналов
Режимы	Импульс, NRZ/RZ (Импульс, NRZ/RZ (длина последовательности до 223 в зависимости от модели), 500 МГц тактовая частота, выход синхросигнала), 500 МГц тактовая частота, выход синхросигнала
Частотный диапазон	Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 4 нс … 260 мкс
Сохранение и вызов сигнала
Управление	Запись и вызов установок, сигналов и копий экрана
Запоминание/вызов на диск	Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
Внутренняя память	Запись и вызов до 4-х сигналов (ячейки П1-П4)
Aвтопоиск сигналов	Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
Дополнительные возможности
Растяжка сигналов	Сигналы из памяти, математические функции и спектры (со смещением по обеим осям)
Комплексная шкала	Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.
Растяжка и смещение по вертикали	До 10 млн. делений или 1 млн экранов
Растяжка и смещение по горизонтали	До 640 делений или 64 экранов
Общие характеристики
Напряжение питания	12 В +/- 5%, (универсальный AC/DC)
Потребляемый ток	1,7 А максимально
Интерфейс	USB 2.0 и LAN
Системные требования к ПК	Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB
Рабочие условия	+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)
Габаритные размеры	170 х 260 х 40 мм
Масса	1,3 кг

Комплект поставки АКИП-4112/4:

Наименование	Количество
Осциллограф АКИП-4112/4	1 шт.
ПО на диске	1 шт.
Адаптер питания	1 шт.
Кабель USB	1 шт.
Ключ пластиковый SMA/PC3.5/2.92	1 шт.
Футляр-кейс	1 шт.
Кабель LAN	1 шт.
Адаптер SMA (m-f) (установлен на входах осциллографа)	2 шт.
Преобр. на основе диода (фронт)	1 шт.
Преобр. на основе диода (срез)	1 шт.
Кабель SMA–SMA (m-m) 50 Ом 60 см	2 шт.
Кабель SMA–SMA (m-m) 50 Ом 30 см	2 шт.
Адаптер N(f)– SMA(m) 18 ГГц 50 Ом	2 шт.
SMA (f-f-f) резистивный делитель мощности	2 шт.
Адаптер SMA (m-m) 50 Ом	2 шт.
SMA (f) короткозамыкатель	2 шт.
SMA (f) оконечная нагрузка	2 шт.
Кабель SMA (m-m) 10 см	4 шт.
