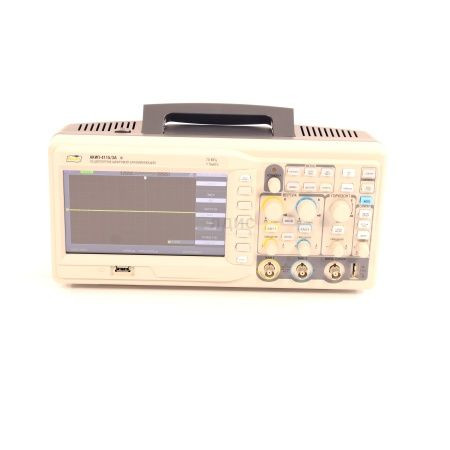

АКИП-4115/3А - Осциллограф цифровой запоминающий

Описание цифрового запоминающего осциллографа АКИП-4115/3А:

Цифровой запоминающий осциллограф АКИП-4115/3А предназначен для исследования однократных и редкоповторяющихся сигналов, а также периодических сигналов для сравнения их формы через некоторое время.

Осциллографы всех серий обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 600 В (с делителем) и временных интервалов от 2,5 нс до 50 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на экран ЦЗО.

Осциллографы обеспечивают возможность подключения к внешнему персональному компьютеру через стык USB или RS-232.

Технические характеристики цифрового осциллографа АКИП-4115/3А:

Параметр	Значения
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…70 МГц
Коэффициент отклонения (Коткл.)	2 мВ/дел…10 В/дел
Погрешность установки Коткл.	± 3%
Время нарастания (не более)	5.0 нс
Входной импеданс	1 МОм/13 пФ
Макс. входное напряжение	600 В пик-пик (х10); кат I
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	5 нс – 50 с/дел
Погрешность установки Кразв.	0,01%
Режимы работы	Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала	Каналы 1, 2, внешний
Режимы запуска развертки	Автоколебательный, ждущий, однократный
Виды синхронизации	Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц - 1 канал 500 МГц - 2 канала
Эквивалентная частота дискретизации	50 ГГц
Интерполяция	Линейная, Sin X / X
Объем памяти на канал	быстрая память: 20 кБ (40 кБ при объед. каналов) длинная память: 1 МБ (2 МБ при объед. каналов)
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы	ручной, автоизмерения, слежение (трэк)
Виды измерений	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB и LAN для дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания	100…240 В (± 10 %), 50 Гц
Габаритные размеры	323 × 136 × 157 мм;
Масса	2,5 кг

Внешний вид и основные элементы передней панели АКИП-4115/3А

Элементы передней панели:

1. Жидко кристаллический экран
2. Кнопки управления меню.
3. Кнопка регулировки яркости
4. Курсоры – кнопка и индикатор включения меню управления курсорами
5. Сбор информации - кнопка и индикатор включения меню управления сбором информации
6. Запись\Вызов - кнопка и индикатор включения меню управления записью \воспроизведением профилей и осциллограмм
7. Измерения – кнопка и индикатор включения и выключения меню измерений.
8. Экран – кнопка и индикатор включения и выключения меню управления режимами экрана.
9. Утилиты – кнопка и индикатор включения меню утилит.
10. Настройки по умолчанию – кнопка вызова начальных установок
11. Помощь - кнопка вызова подсказки управления осциллографом
12. Однократный – кнопка и индикатор
13. Запуск/ Стоп - кнопка запуска или остановки сбора информации
14. Смещение вертикатьное – кнопка и регулятор
15. Канал 1 и Канал 2 - кнопка и индикатор
16. Математика- кнопка и индикатор управления меню математики
17. Опорные – кнопка и индикатор включения или выключения меню управления записью опорных осциллограмм
18. В-мВ (Вольт/дел)– регулятор и кнопка установки коэффициента отклонения выбранного канала
19. Смещение горизонтальное - кнопка и регулятор
20. Горизонтальное меню– кнопка и индикатор включения или выключения горизонтального меню
21. с-нс (Время/деление)– регулятор и кнопка установки времени развертки
22. Авто установка – кнопка автоматического поиска и установки сигнала
23. Меню синхронизации– кнопка и индикатор включения или выключения меню управления режимами синхронизации
24. Установка на 50% - кнопка установки уровня запуска на 50% от уровня сигнала
25. Перезапуск – кнопка, при нажатии которой происходит перезапуск сбора информации
26. Уровень - кнопка и регулятор.
27. Калибратор – выход калибратора для компенсации делителей
28. Внешняя – гнездо входа внешней синхронизации
29. Входные гнезда Канала 1 и Канала 2
30. Разъем подключения внешнего USB носителя
31. Печать - запуск печати на принтер
32. Кнопка включены \выключения сетевого питания

Индикация осциллографа АКИП-4115/3А

Элементы окна осциллографа:

1. Индикатор отображения состояния схемы синхронизации. Сбор информации остановлен. Развертка осциллографа находится в режиме самописца
2. Индикатор соотношения отображения на экране видимой части осциллограммы.
3. Символ обзорной индикации расположения точки запуска развертки по отношении к полной длине памяти.
4. Индикатор отображения режима печати экранного изображения при нажатии кнопки «Print». Режим сохранения экрана как «bmp.» файла
5. Индикатор отображения режима работы USB разъема расположенного на задней панели осциллографа.
6. Индикатор точки земли Канала 1. Индикатор точки земли Канала 2.
7. Индикатор уровня синхронизации.
8. Результаты измерений после нажатия на кнопку автоустановки «AUTO».
9. Значок осциллограммы канала показывает настройки вертикального отклонения. Связь по переменному току. Связь по постоянному току. Вход отключен от входного сигнала и заземлен
10. Значение коэффициента развертки
11. Значение времени задержки
12. Индикатор источник синхронизации, вида синхронизации и уровня синхронизации
13. Синхронизации по фронтам или параметрам импульса
14. Индикатор подключения USB устройства к разъему, расположенному на передней панели осциллографа.

Комплект поставки цифрового запоминающего осциллографа АКИП-4115/3А:

№	Наименование	Количество
1.	Цифровой запоминающий осциллограф АКИП-4115/3А	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	2
4.	Руководство по эксплуатации	1
5.	ПО EasyScope3.0/АКИП (1CD)	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенные характеристики АКИП-4115.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ серий АКИП-4115 АКИП-4119 АКИП-4127 АКИП-4131.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки серий АКИП-4115 АКИП-4119 АКИП-4127 АКИП-4131.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Руководство по эксплуатации АКИП-4115.pdf
