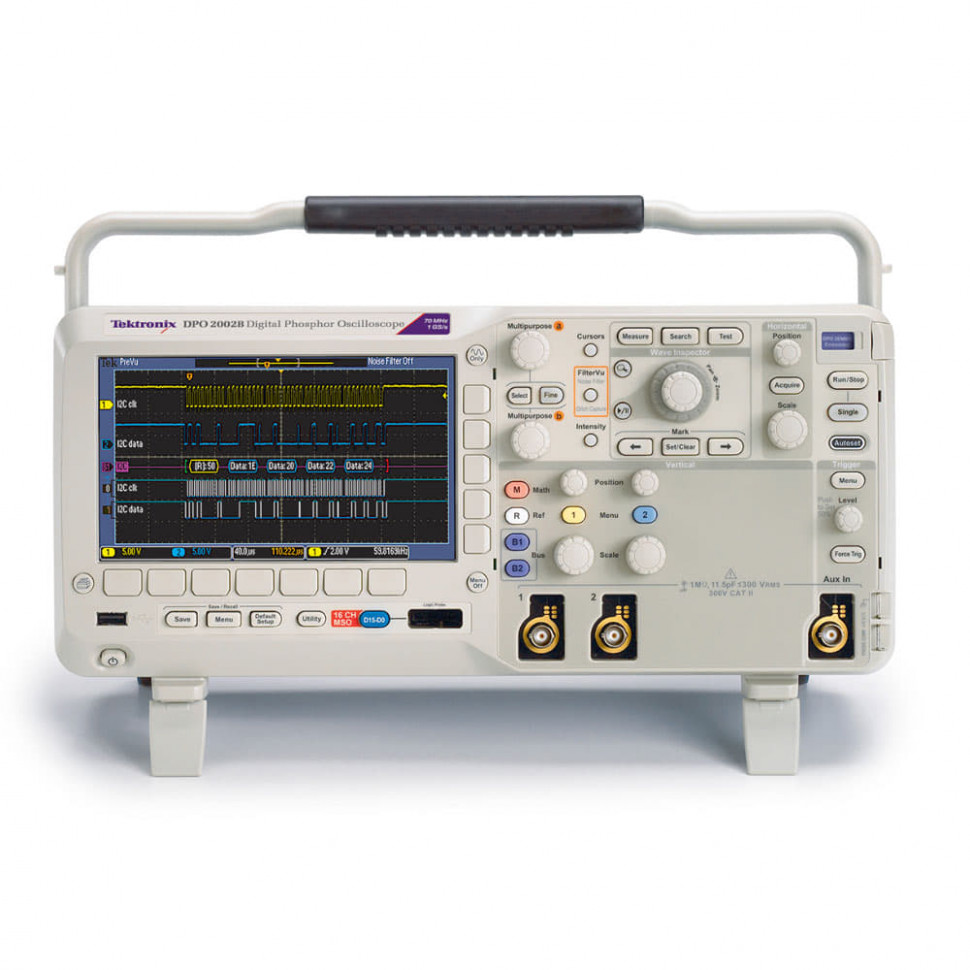

DPO2014B Осциллограф цифровой
Описание осциллографа DPO2004B
Осциллограф Tektronix DPO2004B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин.
Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
Серия MSO / DPO2000B предлагает надежный набор функций, позволяющих ускорить каждый этап отладки вашего проекта - от быстрого обнаружения аномалии и ее захвата, до поиска в вашей записи сигнала для события и анализа его характеристик и поведения вашего устройства.
Отличитеьные особенности осциллографа DPO2004B
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
Теxнические xарактеристики осциллографа DPO2004B
| Параметр | Значения |
|---|---|
| Число каналов | 4 |
| Полоса пропускания | 100 МГц |
| Расчетное время нарастания фронта | 5 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | AC, DC, GND |
| Входное сопротивление | 1 M ±2%, 11.5 пФ ±2 пФ |
| Диапазон чувствительности | 2 мВ/дел to 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 300 В (ср.кв) с выбросами < 450 В |
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) | ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел |
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) | ?100:1 на частоте ?70 МГц |
| Габаритные размеры | 180 x 377 x 134 мм |
| Масса | 3.6 кг |
Комплектация осциллографа DPO2004B
- Осциллограф TPS2012B
- Пассивный пробник
- Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
- OpenChoice ® Desktop Software
- Шнур питания
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Описание типа MSO2000B, DPO2000B.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Техническое описание MSO2000B, DPO2000B.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Руководство по эксплуатации MSO2000B, DPO2000B.pdf
