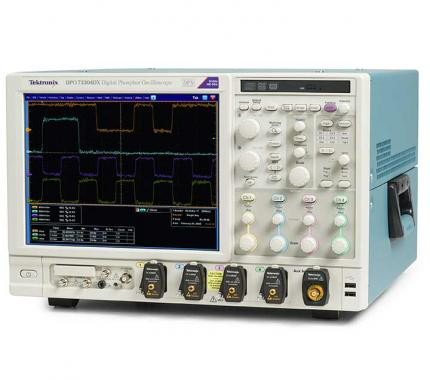

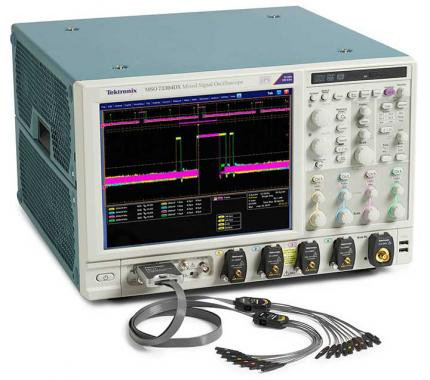

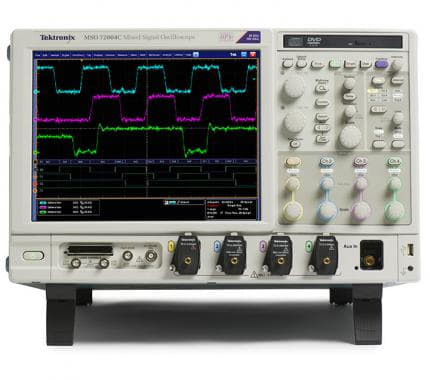

DPO72504DX Цифровой осциллограф
Описание осциллографа DPO72504DX
Осциллографов серий MSO/DPO70000 в сочетании с исключительными характеристиками захвата и анализа сигналов позволяют ускорить решение измерительных задач.
Благодаря наивысшей в отрасли точности отображения сигналов, минимальному уровню помех и высокому эффективному числу битов (ENOB), можно быть уверенным в том, что отображаются фактические сигналы и их измерения точны. Высокое соотношение сигнал-шум и низкий уровень собственного шума позволяют максимально точно определять характеристики тестируемых устройств.
Начиная с первого включения и в течение всего срока эксплуатации осциллограф серии MSO/DPO70000 обеспечивает пользователей всем необходимым для быстрого поиска проблем. Самая высокая в отрасли скорость захвата осциллограмм и система запуска Pinpoint позволяют эффективно отслеживать и захватывать перемежающиеся сбои.
Отличительные особенности осциллографа DPO72504DX
- Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
- Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
- Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
- Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
- Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
- P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
- 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)
Области применения осциллографа DPO72504DX
- Анализ целостности, джиттера и временных характеристик сигнала
- Измерение характеристик сложных высокоскоростных систем
- Проверка последовательных шин на соответствие стандартам
- Отладка и анализ шин памяти
- Проверка импульсных источников питания
- Исследование переходных процессов
- Производственное тестирование сложных электронных систем
- Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот
Теxнические xарактеристики осциллографа DPO72504DX
| Параметр | Значения |
|---|---|
| Число аналоговых каналов | 4 |
| Аналоговая полоса пропускания по уровню -3 дБ (с отключаемой цифровой коррекцией) | 25 ГГц (2 канала); 23 ГГц (4 канала) |
| Полоса пропускания аналогового тракта (-3 дБ) | 25 ГГц |
| Время нарастания (тип.) | по уровням 10 - 90 %: 17 пс по уровням 20 - 80 %: 13 пс |
| Частота дискретизации (1, 2 кан.) | 100 Гвыб./с |
| Частота дискретизации (3, 4 кан.) | 50 Гвыб./с |
| Частота дискретизации (режим ET/IT) | 10 Твыб./с |
| Длина записи на канал (стандартная конфигурация) | 31,25 млн. точек 62,5 млн. точек (серия MSO70000) |
| Длина записи на канал (с опцией 5XL) | 62,5 млн. точек |
| Длина записи на канал (с опцией 10XL) | 125 млн. точек |
| Длина записи на канал (с опцией 20XL) | 250 млн. точек |
| Длина записи на канал (с опцией 50XL) | 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах |
| Разрешение по времени | 10 пс (100 Гвыб./с) |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 5XL, серия DPO70000) | 0,63 мс |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL) | 1,3 мс |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL) | 2,5 мс |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL) | 5 мс в каждом канале, 10 мс на двух каналах |
| Вертикальный шум (% от полного диапазона), типовой (50 мВ/дел., ограничение полосы пропускания вкл., макс. частота дискретизации) | 0.58% |
| Диапазон скорости развертки (режим Авто) | От 10 пс/дел. до 1000 с/дел. |
| Разрешение по времени (режим ET/IT) | 100 фс |
| Ср. кв. погрешность измерения интервала времени при длительности < 100 нс; однократный запуск; время нарастания сигнала = 1,2 от времени нарастания осциллографа, 100 мВ/дел., ограничение полосы пропускания вкл.; макс. частота дискретизации | 639 фс |
| Уровень собственного джиттера (тип.) (с включенным расширением полосы пропускания BWE) | < 380 фс |
Комплектация осциллографа DPO72504DX
- Осциллограф DPO72504DX
- Руководство пользователя
- Переходник с TekConnect на разъем 2,92 мм
- Переходник с TekConnect на BNC
- Сумка для принадлежностей
- Передняя крышка
- Мышь
- Клавиатура
- Кабель питания
- Антистатический браслет
- Сертификат калибровки
- Руководство программиста GPIB (на жестком диске прибора)
- Методика верификации параметров в формате pdf
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Руководство по эксплуатации DPO_MSO5000B, MSO_DPO70000C_DX.pdf
