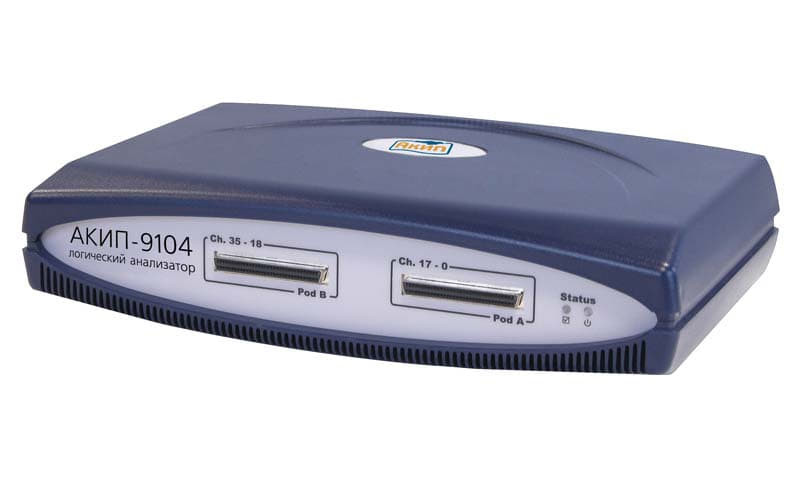

АКИП-9104 (1М) - Логический анализатор на базе ПК (USB)
Описание логического анализатора АКИП-9104 (1М):
Для испытания и отладки различного цифрового оборудования используются логические анализаторы АКИП-9104 (1М). Характеристики этих приборов позволяют им проводить высокоточную диагностику и осуществлять настройку системы.
Принципы работы логического анализатора АКИП-9104 (1М) обеспечивают не только поиск сбоев в функционировании системы, но и помогают выявить причины этих неисправностей, а также провести их оценку. АКИП-9104 (1М) широко применяется на производстве, в научно-исследовательских лабораториях, для ремонтно-диагностических служб и во многих других отраслях, связанных с цифровой техникой.
Кроме того, у современных логических анализаторов АКИП-9104 (1М) удобный рабочий интерфейс, что позволяет в короткие сроки ознакомиться с возможностями прибора и освоить работу в разных режимах с различными настройками.
Отличительные особенности:
- 36 каналов (расширение до 288 при объединении 8-ми анализаторов);
- Частота дискретизации до 500 МГц, 1,5 ГГц (при длине памяти 1 кБит);
- Измерение, декодирование и анализ сигналов;
- Декодирование последовательных протоколов передачи данных (опция);
- Память 2 Мбит на канал, время захвата до 130 минут;
- 31 уровень запуска;
- Синхронизация по уровню, фронту, спаду, по шаблону
- Передача данных по интерфейсу USB 2.0 на управляющий компьютер;
- Генератор кодовых последовательностей (опция);
- Работа под управлением ОС Windows 2000/ XP;
- Возможность интеграции с другими программными продуктами: LAbView, С/С++;
- Настольное исполнение.
Техические характеристики логического анализатора АКИП-9104 (1М):
| Параметр | Значения |
|---|---|
| Параметры анализатора | |
| Частота дискретизации | 500 МГц / 1,5 ГГц |
| Временной анализ | 500 МГц (максимальная частота входного сигнала) |
| Анализ состояний | до 200 МГц (для типа памяти DDR) до 100 МГц (для типа памяти SDR) |
| Количество каналов | 36 (расширение до 288) |
| Память | 2 Мбит / 1 кБит при 1,5 ГГц |
| Синхронизация и анализ протоколов | |
| Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
| Режимы синхронизации | Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск |
| Уровни синхронизации | 31 |
| Общие данные | |
| Габаритные размеры | 173 × 273 × 67 мм |
| Масса | 0,7 кг |
| Напряжение питания | 12 В (DC) |
Комплект поставки анализатора АКИП-9104 (1М):
| Наименование | Количество |
|---|---|
| Логический анализатор АКИП-9104 (1М) | 1 |
| Логический пробник | 1 |
| Кабель USB | 1 |
| Адаптер питания | 1 |
| Руководство по эксплуатации | 1 |
| Программное обеспечение | 1 |
Дополнительная комплектация АКИП-9104 (1М):
- Комплект съемных наконечников-микрозажимов 2 мм, 36 шт (8 цветов) для подсоединения к шлейфам
- Комплект съемных наконечников-микрозажимов 2 мм, 20 шт (8 цветов) для подсоединения к шлейфам
- Набор кабелей AT-MIX-CABLE
- Пассивный пробник ATPP18
- Активный низкоемкостной пробник ATASP18
