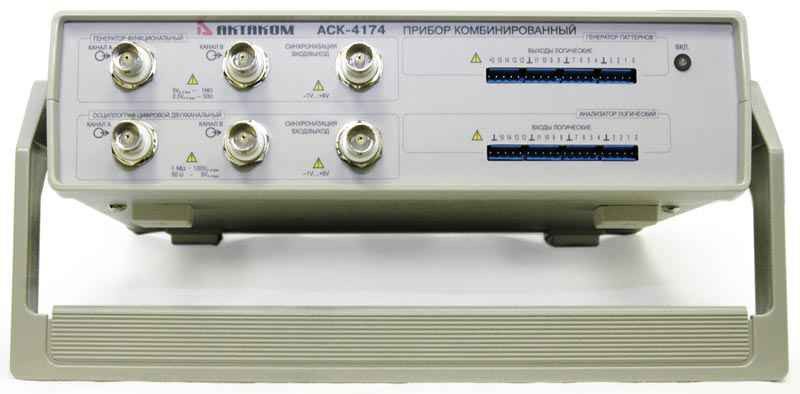

АСК-4174 Прибор комбинированный
Описание комбинированного прибора АСК-4174:
Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий USB осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.
Обеспечивает наиболее комфортные условия для управления сложными сследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)
Номер в Госреестре СИ: 40254-08Гарантийный срок: 25 месяцев
Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.
Комбинированный прибор обеспечивает наиболее комфортные условия для управления сложными исследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4114 имеет интерфейс USB 1.1 для связи с ПК, а модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)
Технические характеристики комбинированного прибора 4 в 1 АСК-4174:
| Параметр | Значение |
|---|---|
| Параметры осциллографа | |
| Частота дискретизации | 10 ГГц (стробоскопический режим) частота дискретизации 100 МГц (режим реального времени) |
| Коэффициент вертикального отклонения | 2 мВ/дел...10 В/дел |
| Частотный диапазон по уровню –3 дБ | 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC) |
| Входное сопротивление | 1 МОм или 50 Ом |
| Максимальное входное напряжение | ±50 В (RВХ=1 МОм) |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон значений коэффициента развертки | 10 нс/дел....0,1с/дел (обычный режим) |
| Параметры логического анализатора | |
| Количество каналов | 16 входных каналов |
| Объем буфера | до 2 Мвыборок на каждый канал |
| Произвольная регулировка | предзаписи и послезаписи |
| Частота внутреннего тактирования | 2,5 кГц…200 МГц |
| Частота внешнего тактирования | 3 МГц…37,5 МГц (метасинхронный режим) |
| Синхронный сбор данных | 10 Гц ... 25 МГц |
| Шаг частот дискретизации | 1; 2; 5 |
| Установки порогов срабатывания по входам | –1,8...+6,9 В (с дискретностью 100 мВ) |
| Условия синхронизации | запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по длительности в различных комбинациях |
| Режимы запуска | безусловный, условный, однократный режим, самописец |
| Параметры генератора | |
| Генерация стандартных форм сигнала | прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц |
| Редактор сигналов произвольной формы | встроенный |
| Запуск | внутренний/внешний |
| Максимальный размах выходного сигнала | ±2,5 В |
| Минимальное сопротивление нагрузки | 50 Ом |
| Фильтр | встроенный |
| Длина памяти | 128 киловыборок на канал |
| Параметры генератора цифровых последовательностей | |
| Количество каналов | 16 цифровых каналов |
| Длина памяти на канал | 256 кбит |
| Частота внутреннего тактирования | 2 Гц...100 МГц |
| Частота внешнего тактирования | до 50 МГц |
| Амплитуда выходного напряжения | 1,8...4,3 В шаг 1,2 мВ |
| Нагрузка выходов цифровых каналов | 200 Ом, 20 пФ |
| Синхронизация | внешняя |
| Запуск | внешних устройств |
| Напряжение на входах внешнего тактирования и синхронизации | –1...+6 В |
| Регулируемые пороги срабатывания | при внешней синхронизации/тактировании |
| Общие параметры | |
| Питание | ~220 В / 50 Гц, 25 Вт |
| Интерфейс | USB 1.1 |
| Габаритные размеры | 260х210х70 мм |
| Масса | 1,3 кг |
Комплект поставки АСК-4174:
| № | Наименование | Количество |
|---|---|---|
| 1 | Комбинированный прибор 4 в 1 АСК-4174 | 1 |
| 2 | Сетевой адаптер | 1 |
| 3 | USB кабель для соединения с ПК | 1 |
| 4 | Набор сигнальных миниклипс (20 проводников с миниклипсами) | 1 |
| 5 | Краткая инструкция | 1 |
| 6 | Руководство по эксплуатации ( не имеет физического носителя и может быть загружено сайта производителя) | 1 |
| 7 | Программное обеспечение (не имеет физического носителя и может быть загружено сайта производителя) | 1 |
Дополнительная комплектация АСК-4174 :
- набор миниклипс АСА-2550
- набор микроклипс АСА-2652
- микроклипса АСА-2554
- BNC кабель PTL-923 и PTL-924
- осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
- осциллографические щупы HP-9258 (1:100, 250 МГц)
- Программное обеспечение
