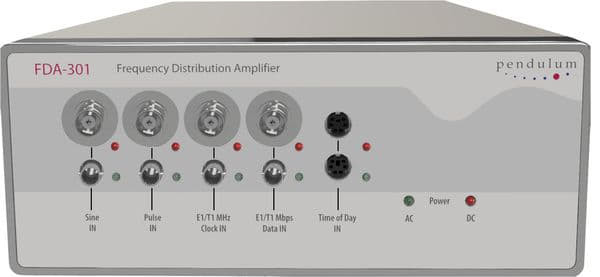

Усилитель для систем распределения частот FDA-301
Описание усилителя для систем распределения частот FDA-301
FDA-301 - усилитель для систем распределения опорной частоты. Предназначен для формирование систем распределения частоты (передача сигнала опорных генераторов и секундных импульсов/1-pps к удалённым потребителям). Дальность распределения до 2 км (по оптоволоконному кабелю). Стандартное исполнение, частота 10 МГц, другие номиналы частот по предварительному заказу.
Отличительные особености:
- Стандартное исполнение: f=10 МГц (синусоидальная форма), другие номиналы f – по предварительному заказу;
- Назначение: формирование систем распределения частоты (передача сигнала опорных генераторов и секундных импульсов/1- pps к удалённым потребителям);
- Применение: с использованием волоконно-оптического или коаксиального соединительного кабеля;
- Дальность распределения: до 2 км (по оптоволоконному кабелю);
- Низкие потери при передаче и минимальное ослабление сигнала;
- Отсутствие собственных шумов и паразитного влияния импульсных помех (EMP-proof);
- Позволяет избежать влияния на сигнал токов утечек, наводок и электрического шума;
- Разнообразие вариантов компоновки и гибкость комплектации, экономичность и эффективность применения
Технические характеристики усилителя FDA-301
| Параметр | Значение | Вход сигнала (SINE IN) |
|---|---|
| Номинальная частота | 10 МГц |
| Входной импеданс | 50 Ом |
| Входная амплитуда | 200 мВскз…2 В скз |
| Тип соединителя | BNC |
| Вход сигнала (PULSE IN) | |
| Номинальная частота | 10 МГц |
| Входной импеданс | 50 Ом |
| Входная амплитуда | 5 В…+5 В |
| Тип соединителя | BNC |
| Электрический вход сигнала (E1) | |
| Номинальная частота | 2.048 МГц |
| Входной импеданс | 75 Ом |
| Входная амплитуда | -1.2 В…1.2 В |
| Тип соединителя | BNC |
| Оптический вход сигнала (FIBER) | |
| Тип оптического кабеля | Многомодовый (62,5 / 125 мкм или 50 / 125 мкм) |
| Длина волны | 820 нм |
| Тип соединителя | ST |
| Номинальная частота | 10 МГц |
| Выход электрического сигнала (SINE) (ОПЦИЯ 43С) | |
| Выходная амплитуда | 1 Вскз ±10% |
| Выходной импеданс | 50 Ом |
| Тип входящего соединителя | BNC |
| Количество выходов | 4 |
| Выход электрического сигнала (PULSE) (ОПЦИЯ 44С) | |
| Выходная амплитуда | TTL уровень; 0.4 В низкий уровень; ? 2.4 В высокий уровень |
| Выходной импеданс | 50 Ом |
| Тип входящего соединителя | BNC |
| Количество выходов | 4 |
| Выход электрического сигнала E1/T1 (2x 2.048 МГц + 2x 2.048 Mб/с) (ОПЦИЯ 46С) | |
| Выходная амплитуда | 1,2 Вскз ±10% (соответсвие ITU-T G703) |
| Выходной импеданс | 75 Ом |
| Тип входящего соединителя | BNC |
| Количество выходов | 2 |
| Общие данные | |
| Питание | 90…264 В, частота 47-63 Гц (P потребление < 40 Вт) Опционально питание от адаптера постоянного напряжения 12…24 В ±10% (опция 49) |
| Габаритные размеры | 210 x 395 x 90 мм |
| Масса | 3 кг |
| Рабочие условия | 0°C … +50°C |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Усилитель для систем распределения частот FDA-301 | 1 - шт. |
| 2 | Сетевой адаптер питания 220В | 1 - шт. |
| 3 | Руководство по эксплуатации (на CD-диске) | 1 - шт. |
Документы:
Мы предлагаем для поставки радиоизмерительные средства усилители. Усилитель для систем распределения частот FDA-301, артикул 169111 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
