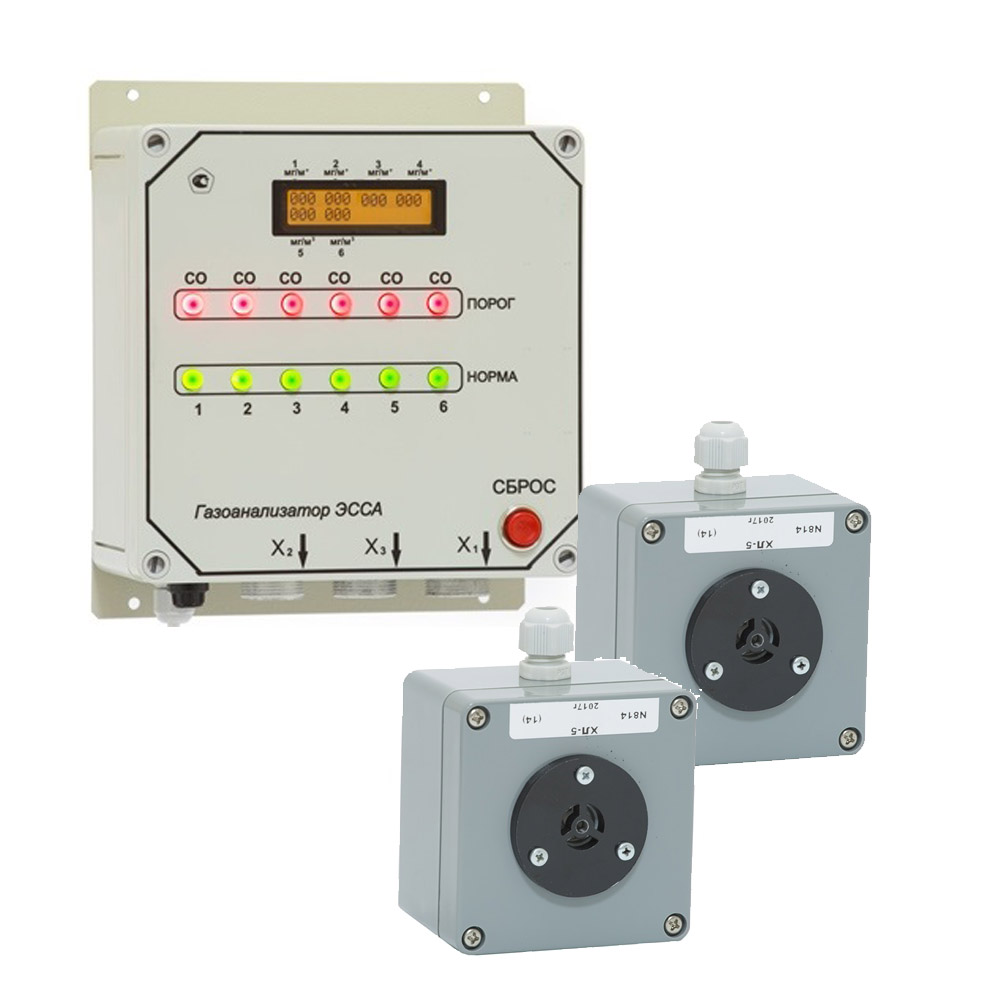

ЭССА газоанализатор стационарный исполнение БС

Газоанализатор ЭССА исполнения БС - максимально простой и надежный стационарный газоанализатор. Главная особенность данного прибора - очень гибкий протокол заказа набора функций, которые необходимы для реализации конкретной задачи. Это означает то, что заказчик выбирает те функции, которые ему необходимы и не переплачивает за те, которые идут у прибора "по умолчанию", как в случае с другими приборами. Основные же функции и принципы работы газоанализатора - идентичны аналогичным приборам: это измерение концентрации целевого газа в воздухе, сигнализация о превышении концентрацией установленных пороговых значений, вывод информации на дисплей, на диспетчерский пульт, управление внешними устройствами и т.д.

Конструкция газоанализатора ЭССА исполнения БС

Принципиально газоанализатор состоит из 2 частей:

1. Блок сигнализации (БС) Данный блок принимает сигнал от измерительных преобразователей, выводит его на дисплей, передает на компьютер, включает сигнализацию. включает внешние устройства и т.д. (в зависимости от заказанных функций)

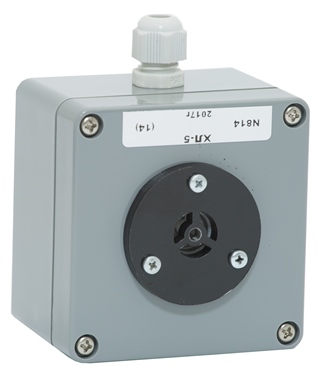

2. Измерительный преобразователь (ИП) Датчик с чувствительным элементом, который устанавливается непосредственно в точке контроля, подключается к блоку сигнализации (БС) и передает результат измерения на него. К одному блоку сигнализации может подключаться до 16 измерительных преобразователей.

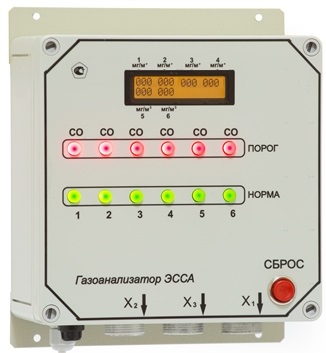

По умолчанию, в исполнении БС, у блока сигнализации нет даже цифровой индикации. Есть только лампочки, сигнализирующие о превышении порогового значения по конкретному каналу. Пока, все исправно и порог не достигнут - горят зеленые лампочки "НОРМА".

Исполнение БС/И обозначает наличие в блоке сигнализации цифровой индикации (дисплея). Один блок индикации поддерживает отображение результатов измерений по 8 каналам. Если у прибора более 8 каналов - применяется 2 блока индикации (БИН).

Исполнение БС/Р обозначает, что в БС присутствует блок сопряжения с компьютеров (БСК). Связь устанавливается по цифровому каналу RS-485 или RS-232.

Исполнение БС/Н - блок сигнализации со встроенным блоком реле (БР). Один блок реле обеспечивает работы от 1 до 4 каналов измерения.

Измеряемые газы

CO (углерод оксид) CH4 (метан) NH3 (аммиак) O2 (кислород)

CL2 (хлор) H2S (сероводород) SO2 (диоксид серы)

O3 (озон) NO (оксид азота) NO2 (диоксид азота)

Газы можно комбинировать в составе одного газоанализатора.

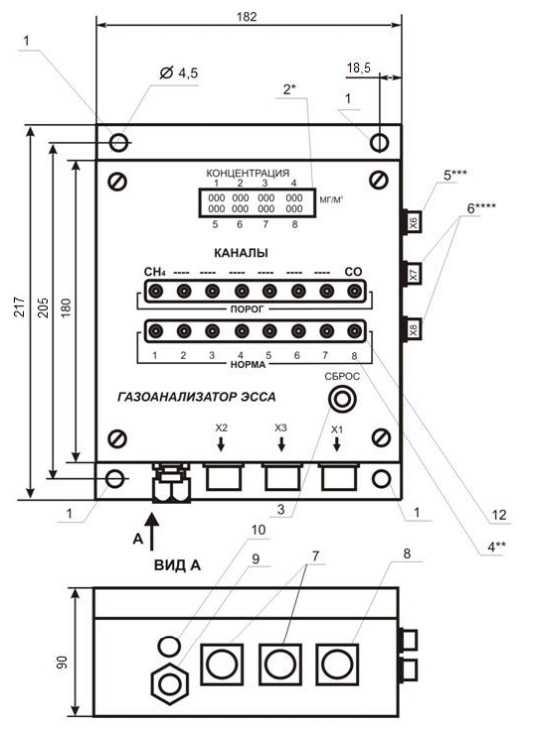

Габаритные и монтажные размеры газоанализатора с количеством каналов до 8

1 – монтажное отверстие; 2 – ЖКИ; 3 – кнопка СБРОС; 4 – номер канала; 5 – разъем стандартного цифрового выхода; 6 – разъемы для подключения блоков реле; 7 – разъемы для подключения измерительных преобразователей; 8 – разъем для подключения внешних исполнительных устройств; 9 – кабельный ввод; 10 - предохранитель; 12 – светодиоды

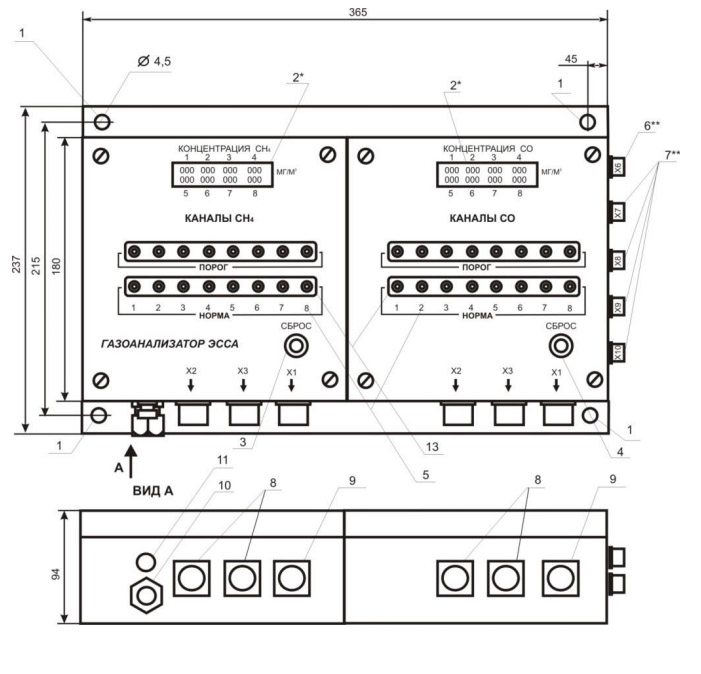

Габаритные и монтажные размеры газоанализатора с количеством каналов от 8 до 16

1 – монтажное отверстие; 2 – ЖКИ; 3 – кнопка СБРОС измерительных каналов; 4 – кнопка СБРОС измерительных каналов СО; 5 – номер канала; 6 – разъем стандартного цифрового выхода; 7 – разъемы для подключения блоков реле; 8 – разъемы для подключения измерительных преобразователей; 9 – разъем для подключения внешних исполнительных устройств; 10 – кабельный ввод; 11 - предохранитель; 13 – светодиоды

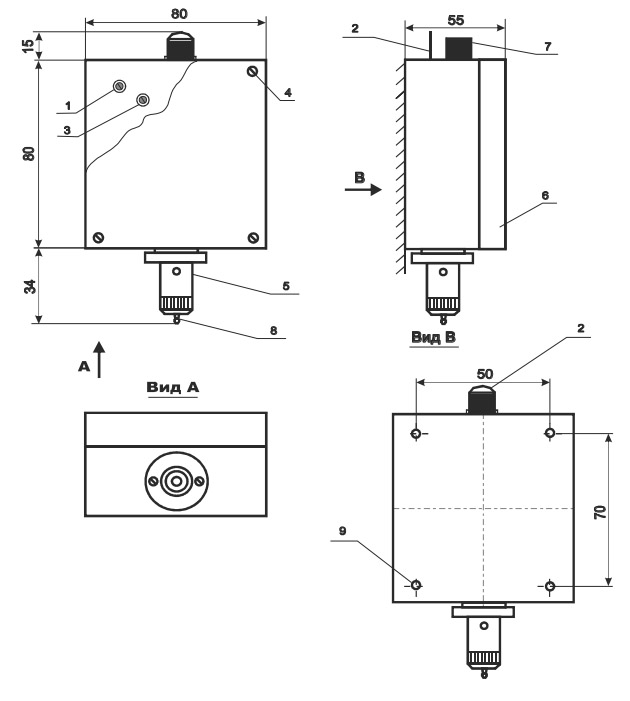

Габаритные и монтажные размеры измерительного преобразователя (ИП)

1 – резистор установки нуля; 2 – монтажная петля; 3 – резистор установки чувствительности; 4 – винт; 5 – детектор; 6 – съемная крышка; 7 – кабельный ввод; 8 – штуцер подачи ПГС; 9 – монтажное отверстие	1 – резистор установки нуля; 2 – монтажная петля; 3 – резистор установки чувствительности; 4 – винт; 5 – детектор; 6 – съемная крышка; 7 – кабельный ввод; 8 – штуцер подачи ПГС; 9 – монтажное отверстие

Исполнения газоанализатора ЭССА

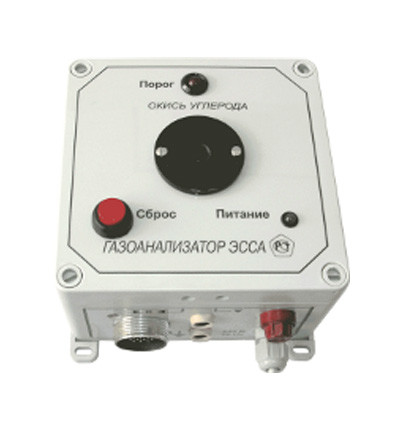

ЭССА-CO исполнение МБ (газоанализатор моноблочного исполнения на угарный газ)

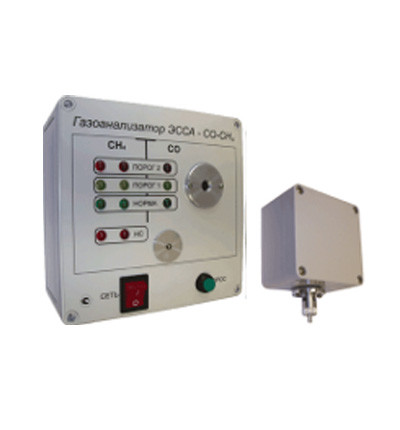

ЭССА-CO-CH4 исполнение МБ (газоанализатор моноблочного исполнения на угарный газ и метан)
ЭССА-... ...-CO исполнение БС (стандартное исполнение на углерод оксид) ...-CH4 исполнение БС (стандартное исполнение на метан) ...-NH3 исполнение БС (стандартное исполнение на аммиак) ...-Cl2 исполнение БС (стандартное исполнение на хло) ...-H2S исполнение БС (стандартное исполнение на сероводород) ...-SO2 исполнение БС (стандартное исполнение на диоксид серы) ...-O3 исполнение БС (стандартное исполнение на озон) ...-NO исполнение БС (стандартное исполнение на оксид азота) ...-NO2 исполнение БС (стандартное исполнение на диоксид азота) ...-O2 исполнение БС (стандартное исполнение на кислород)
ЭССА исполнение БС многокомпонентные приборы (приборы с различными комбинациями типов датчиков на различные газы)

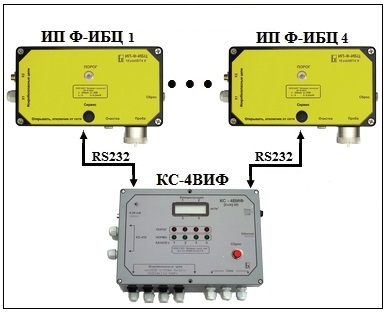

ЭССА-М/3 - упрощенный стационарный газоанализатор с датчиком ФИД

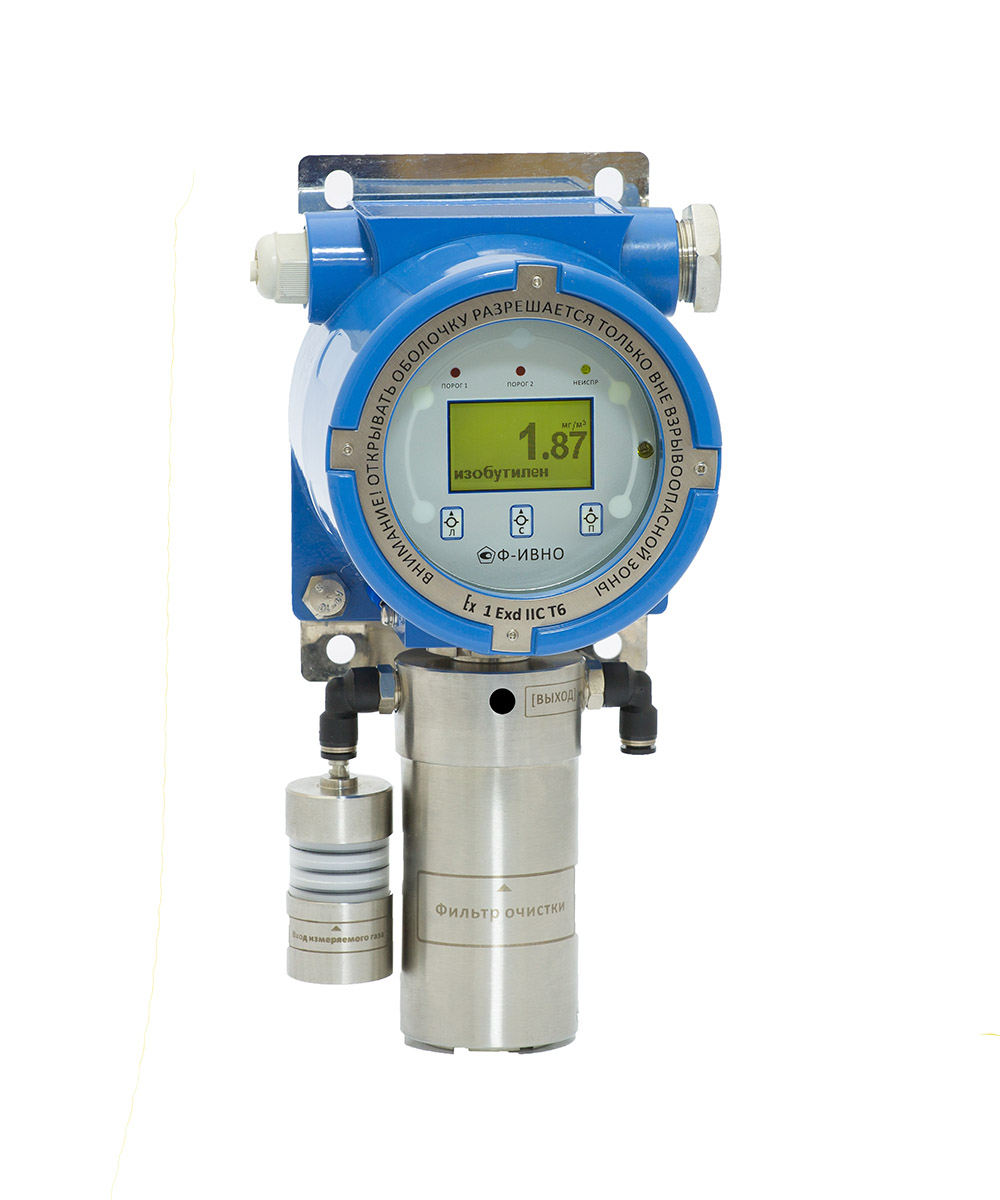

ЭССА-М исполнение ИП Ф-ИВНО - стационарный газоанализатор с датчиком ФИД, встроенным микропроцессором, современным дизайном и удобным управлением.

Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. ЭССА газоанализатор стационарный исполнение БС, артикул по цене 34 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
