ЭССА-М/3 Газоанализатор стационарный

Газоанализатор в исполнении ЭССА-М/3 - в своем роде уникальный стационарный прибор. Выносные датчики (Ф-ИБЦ) являются первичными измерительными преобразователями с фотоионизационным датчиком (ФИД). Они измеряются концентрацию нефти, нефтепродуктов и различных углеводородов в воздухе рабочей зоны по ПДК. Главная особенность выносных датчиков данного прибора - встроенный компрессор, который обеспечивает принудительный забор пробы и постоянную продувку измерительной камеры сенсора, что обеспечивает гораздо более высокое качество измерения по сравнению с датчиками, у которых отсутствует принудительный забор пробы. Выносные датчики подключаются к блоку концентратора сигналов (КС) КС-4ВИФ. К одному блоку можно подключить до 4 датчиков одновременно. Блок КС обеспечивает питание выносным датчикам, принимает информацию о концентрациях от них, отображает эту информацию на дисплее, управляет (включает/выключает) внешние устройства с помощью реле, включает сигнализацию в случаях превышения пороговых значений или неисправностях, а также передает информацию на компьютер через различные интерфейсы передачи данных.

Газоанализатор ЭССА-М/3 состоит из следующих модулей

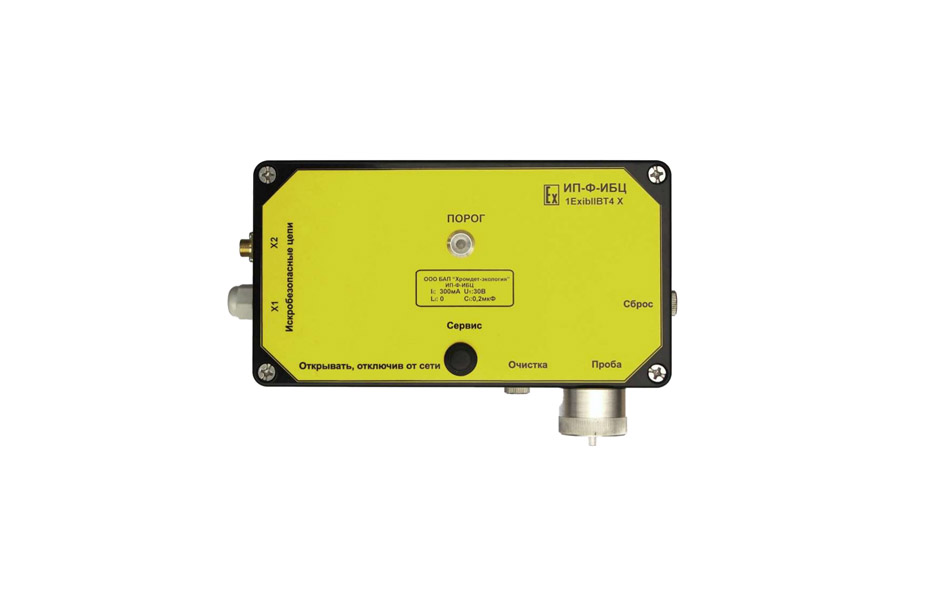

Измерительные преобразователь (ИП) Ф-ИБЦ (до 4 датчиков в одном газоанализаторе)

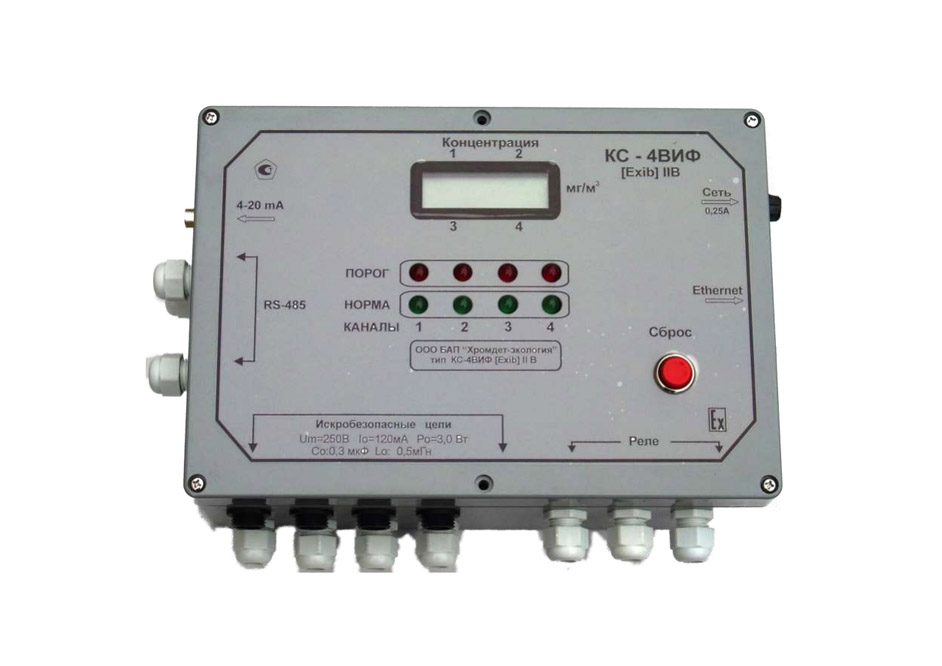

Блок концентратора сигналов (КС) КС-4ВИФ

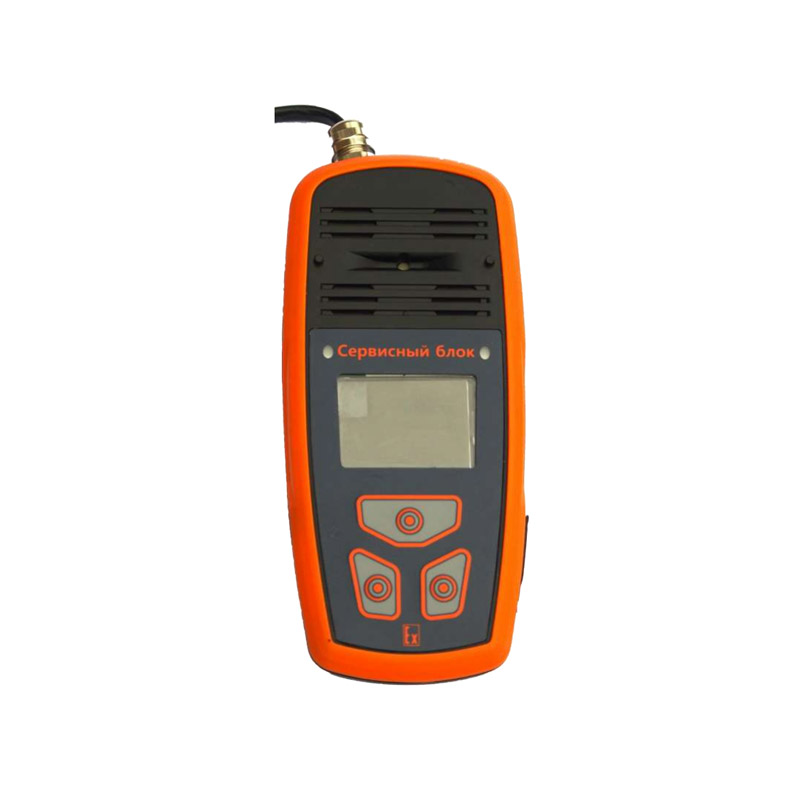

Сервисный блок (СБ)

Устройство для очистки датчика ФИД

Дополнительное оборудование:

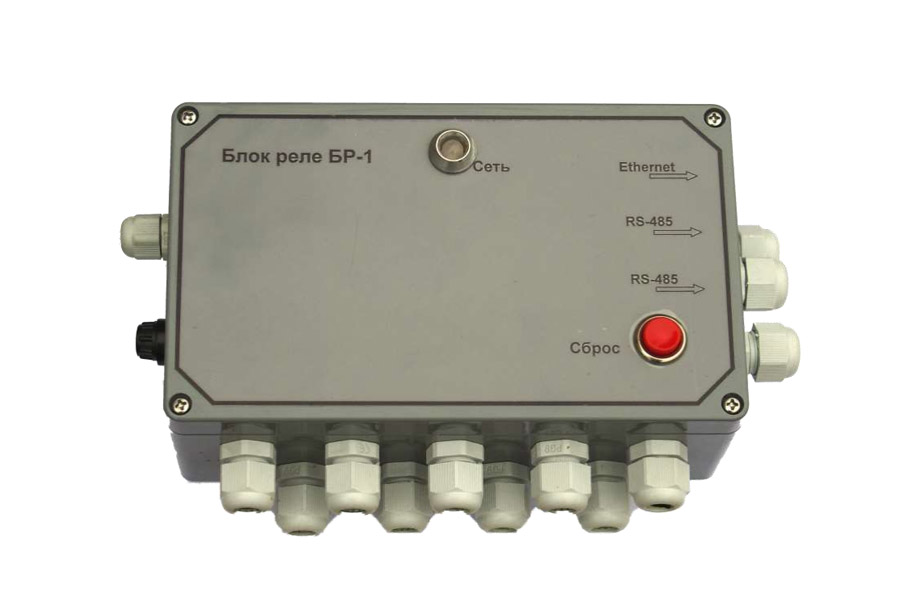

Блоки реле (БР) БР-1 (до 4 штук на один прибор)

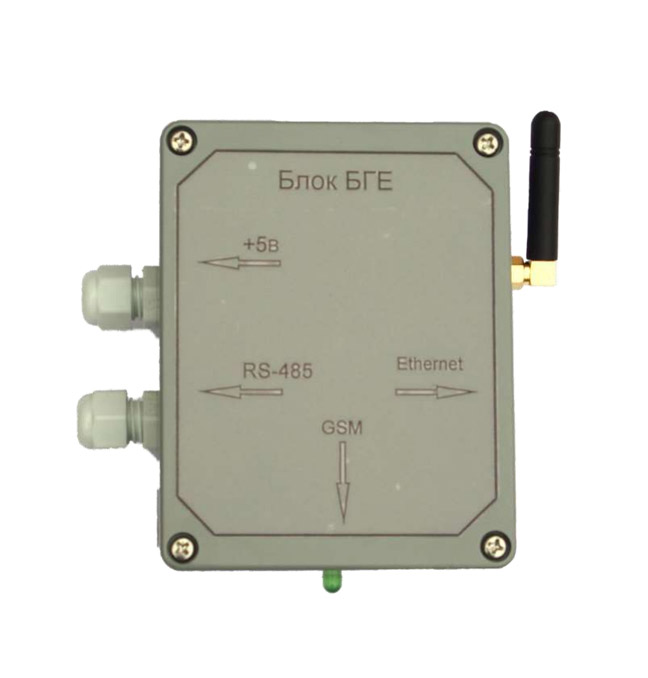

Блок "GSM-Ethernet" БГЕ

Блок коммутатора (БК) типа БК-1

Газоанализаторы ЭССА выпускаются во взрывоозащищенном исполнении. Возможно применение в помещениях категории IIA, IIB температурных групп T1 - T4. Вид взрывозащиты - искробезопасная цепь. Уровень - ib. Блоки КС, БР, БГЕ и БК необходимо размещать вне взрывоопасной зоны.

Характеристики блоков газоанализатора

Наименование	Взрывозащита	Защита оболочки	Рабочая температура, оС	Масса, кг габаритные размеры, мм
Измерительный преобразователь Ф-ИБЦ	1Ex ib IIB T4 Gb	IP54	от минус 30 до 45	2,1  270х270х100
Блок концентратора сигналов КС-4ВИФ	[Ex ib Gb] IIB	IP40	от 0 до 45	2,1  300х215х100
Устройство для очистки ФИД	-	-	от минус 30 до 45
Сервисный блок СБ	1Ex ib IIС T5 Gb Х	IP40	от минус 30 до 45	0,9  160х100х70
Дополнительные блоки
Блок реле БР-1	-	IP40	от 0 до 45	2,5  260х150х80
Блок GSM-Ethernet БГЕ	-	IP40	от 0 до 45	0,5  90х110х60
Блок коммутатора БК-1		IP40	от 0 до 45	1.0  135х320х120

Технические характеристики ЭССА-М/3

Принцип измерения (тип сенсора)	Фотоионизационный
Отбор пробы	Принудительный (с помощью встроенного компрессора)
Диапазон измерения, мг/м3	0 - 2000
Основная погрешность, % приведенная относительная	±20 0 - 10 мг/м3 10 - 2000 мг/м3
Диапазон срабатывания сигнализации, мг/м3	от 10 до 1999
Типы сигнализации	2 порога, световая, релейные сигналы
Реле	Коммутируемый ток до 3,0 А при напряжении от 12 до 220 В
Питание	220 В, 50 Гц
Входные / выходные сигналы
Измерительный преобразователь Ф-ИБЦ	интерфейс RS 232
Блок концентратора сигналов КС-4ВИФ	Ethernet (1 линия) RS-485 (2 линии) RS-232 (до 4 линий) 4 – 20 мА (до 4 линий) Релейные сигналы (3) Численное значение концентрации Светодиодная сигнализация, DC +24
Блок реле БР-1	RS-485 (1 линия) Релейные сигналы (9)
Блок БГЕ	Ethernet (1 линия) – протокол обмена ModbusTCP/IP, RS-485 (1 линия) протокол обмена Modbus RTU SMS-сообщения
Сервисный блок СБ	RS 232 Численное значение концентрации, Светодиодная сигнализация
Блок коммутатора БК-1	Ethernet (8 линий)
Межповерочный интервал, мес	12
Гарантийный срок, мес	18

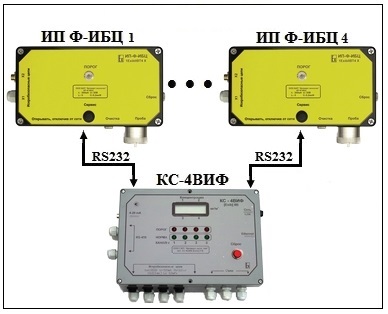

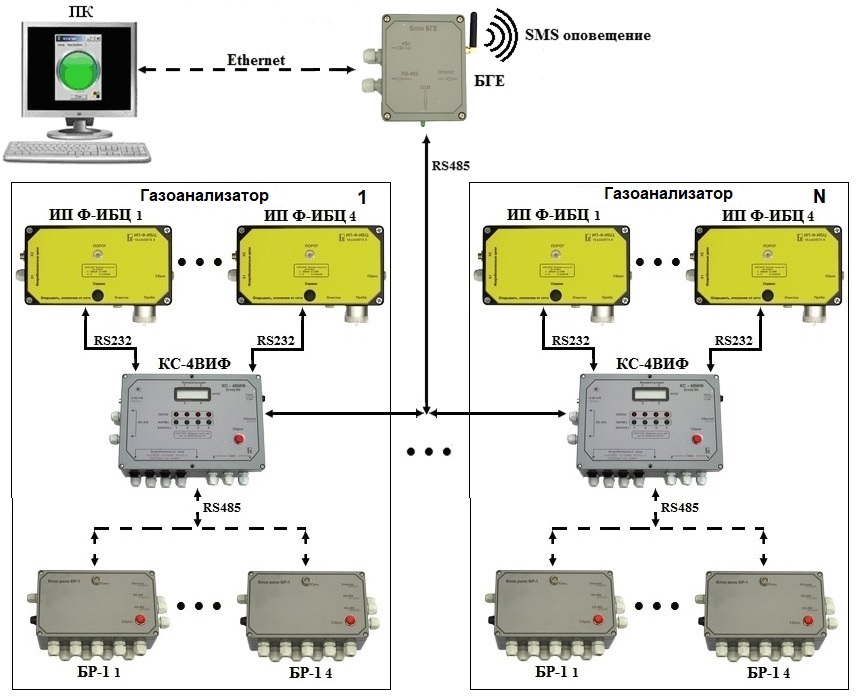

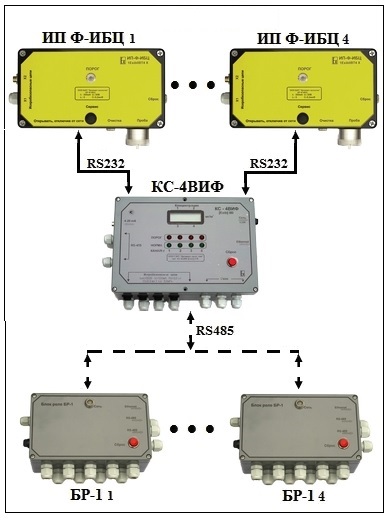

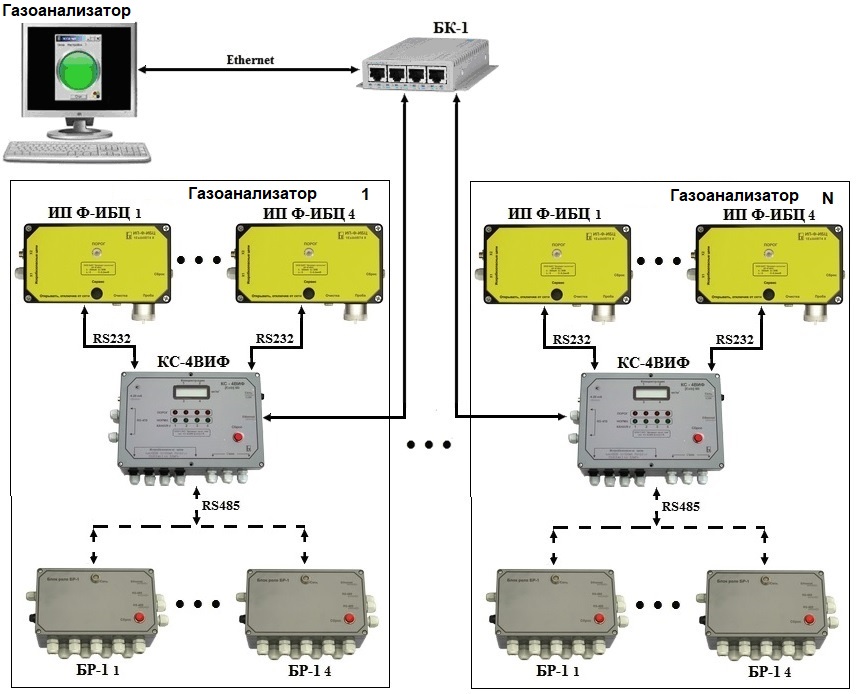

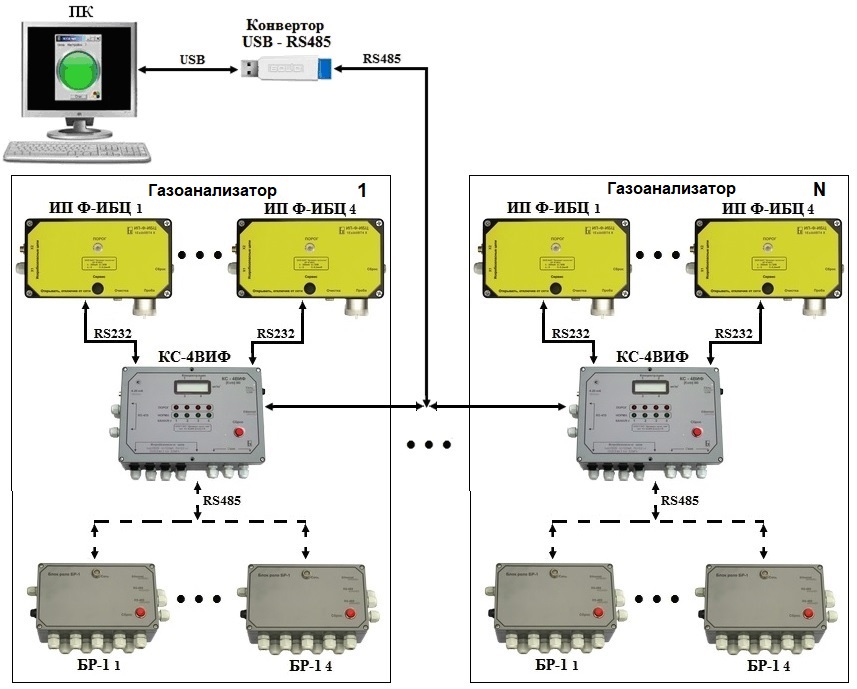

Существуют различные способы соединения блоков газоанализатора:

Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. ЭССА-М/3 Газоанализатор стационарный, артикул по цене 120 500 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
