СТГ-3-O2 (-О2) ИБЯЛ.413411.051-06 Сигнализатор стационарный шлейфовый
Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели сигнализаторов СТГ-3.
За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж:
info@geekprom.ru
+7 800 600 95 36 (бесплатный по РФ)
+7 495 647 95 36 (многоканальный)
Внимание! Сигнализаторы СТГ-3-О2 (-O2) невозможно подключить в систему без коробок соединительных (КС) и блоков питания и сигнализации БПС-3. БПСы необходимы для питания датчиков и приема/обработки сигнала от них. Коробки соединительные - части датчика, стационарно устанавливающиеся в точках отбора пробы в шлейф, к которым подключаются сверху сами сигнализаторы с измерительным модулем.
Назначение сигнализаторов СТГ-3-О2 ИБЯЛ.413411.051-06
Сигнализаторы СТГ-3-O2 - датчики для контроля концентрации кислорода (О2) в воздухе рабочей зоны безадресного исполнения. Безадресное исполнение подразумевает работы с блоками питания и сигнализации типа БПС-3 (без "-И"). Данные блоки не оснащаются дисплеем и, соответственно, не отображают текущую концентрацию в точках контроля. При срабатывании сигнализации на одном датчике, пользователь системы не сможет установить какой конкретно датчик сработал. С БПС-3 можно только произвести сброс системы.
Область применения
- промышленные объекты различного назначения
- подземные объекты: коллекторы, подвалы
- помещения со сварочным оборудованием
Тип используемых сенсоров - электрохимический на O2 (кислород).
Способ отбора пробы - диффузионный.
В чем разница между СТГ-3 и СТГ-3-И?
Буква "И" в названии модификации означает адресный тип исполнения. Если упростить, то в системе с датчиками "И" при срабатывании сигнализации, пользователь будет знать какой конкретно датчик сработал. В системе без "И", пользователь будет знать, что "какой-то из датчиков системы сработал".
Достоинства шлейфовых сигнализаторов
- Низкая стоимость
- Сокращение длины кабельной линии
- Возможность перепрограммирования пороговых значений
- Замена датчика без прерывания работы всей системы
- Соединение датчиков - шлейфовое (4х-проводная или 3х-проводная линия)
- Длина линии - не более 1000 метров
- Свето-звуковая сигнализация
- Степень защиты IP65
- Калибровка датчиков на месте без демонтажа
- 3 года - срок службы
Внешний вид СТГ-3
  |
1 - индикаторы ГАЗ 2 - индикатор ВКЛ 3 - индикатор ОТКАЗ 4 - ЭХЯ 5 - ТХД 6 - разъем для подключения внешних стройств 7 - индикатор режимов меню 8 - кнопки для градуировки 9 - защитная крышка 10 - пломба ОТК 11 - пломба поверителя 12 - табличка 13 - табличка с обозначением определяемого вещества |

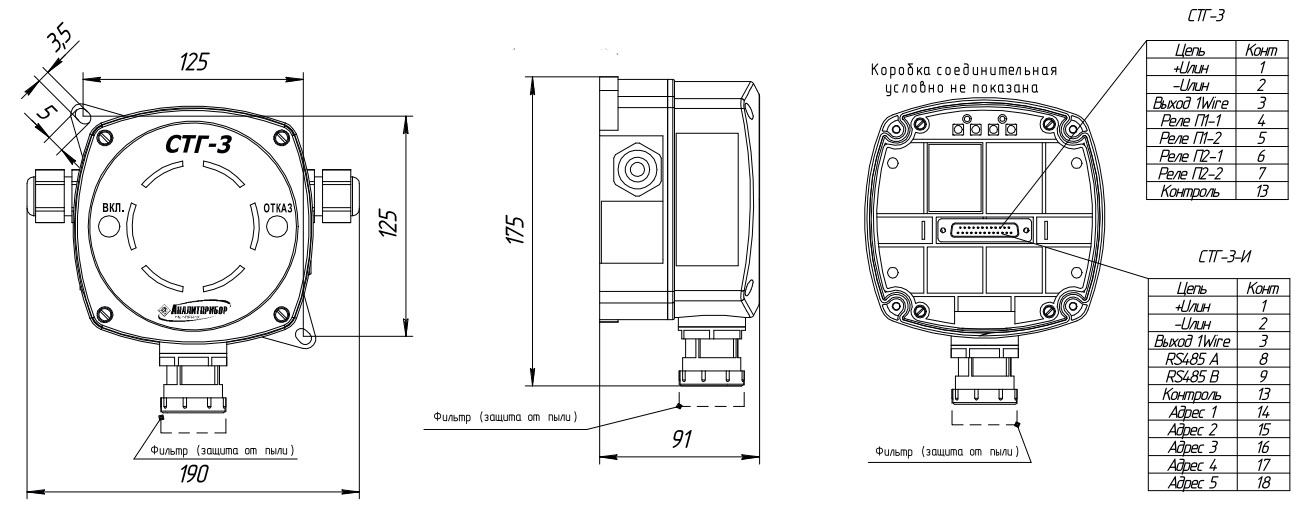

Монтаж газосигнализаторов газов СТГ-3 и СТГ-3-И
Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. СТГ-3-O2 (-О2) ИБЯЛ.413411.051-06 Сигнализатор стационарный шлейфовый, артикул ИБЯЛ.413411.051-06-60666 по цене 28 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование модификации | СТГ-3-O2 |
| Чертежный номер | ИБЯЛ.413411.051-06 |
| Тип датчика | Электрохимический |
| Исполнение газоанализатора | Стационарный |
| Забор пробы | Диффузионный |
| Режим работы | Непрерывный |
| Контролируемый компонент | Кислород (O2) |
| Диапазон измерения, %об. | 0 – 30 |
| Порог 1 | 18 |
| Порог 2 | 23 |
| Время срабатывания сигнализации | 30 |
| Напряжение питания | от источника постоянного тока с выходным напряжением 10 до 36В или от блока питания и сигнализации БПС-3, БПС-3-И |
| Потребляемая мощность, Вт | 2 |
| Способ передачи данных о загазованности | посредством оптоэлектронного реле на каждый из порогов (40В, 0,2А) |
| Диапазон температуры окружающей среды, °C | от -20 до +50 |
| Степень защиты от влаги и пыли | IP65 (в сборе с соединительной коробкой) |
| Габаритные размеры, мм | 200х135х180 |
| Масса, кг | 0,8 |
| Длина линии связи, м, не более | 1000 |
| Кабель для монтажа | КВВГЭ 4*1,5 (или аналогичный с наружным диаметром от 9 до 14мм) |
| Срок службы датчика, лет | 3 |
Метрологические характеристики СТГ-3
| Наименование | Контролируемый компонент |
Диапазон измерения, мг/м3 | Порог 1, мг/м3 |
Порог 2, мг/м3 |
Время срабатывания сигнализации, с |
| СТГ-3-СО СТГ-3-И-СО |
СО | 0 – 200 | 20 | 100 | 30 |
| СТГ-3-H2S СТГ-3-И-H2S |
H2S | 0 – 40 | 10 | 40 | 30 |
| СТГ-3-SO2 СТГ-3-И-SO2 |
SO2 | 0 – 20 | 10 | 20 | 30 |
| СТГ-3-Cl2 СТГ-3-И-Cl2 |
Cl2 | 0 – 25 | 1 | 5 | 30 |
| СТГ-3-NH3-20 СТГ-3-И-NH3-20 |
NH3 | 0 – 600 | 20 | 60 | 60 |
| СТГ-3-NH3-500 СТГ-3-И-NH3-500 |
NH3 | 200 – 2000 | - | 500 | 60 |
| СТГ-3-O2 СТГ-3-И-O2 |
O2 | 0 – 30 % об | 18 %об | 23 %об | 30 |
| СТГ-3-NO2 СТГ-3-И-NO2 |
NO2 | 0 – 10 | 2 | 10 | 30 |
| СТГ-3-HCl СТГ-3-И-HCl |
HCl | 5 – 30 | 5 | 5 | 60 |
| СТГ-3-Eх СТГ-3-И-Eх |
* | 0 – 50 % НКПР | 10 | 20 | 15 |
Комплектация
- сигнализатор СТГ-3-O2 с поверкой;
- ЗИП;
- документация;
- поверочный колпачок.
По дополнительному заказу поставляется:
- датчики термохимический и электрохимический;
- вентиль ВТР;
- блок БПС;
- индикатор расхода ИР;
- генератор ПГС ГДП-102;
- ключи (таблетки) iButton;
- источник микропотока на сероводород, диоксид серы, хлор, диоксид азота.
- баллоны с поверочными газовыми смесями.
