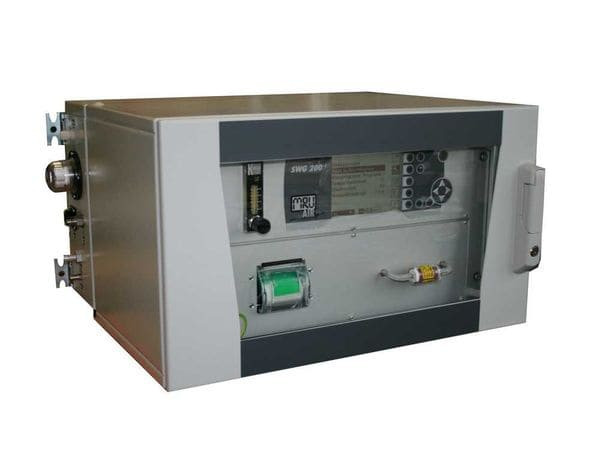

Газоанализатор SWG 200

Описание газоанализатора SWG 200:

Стационарный газоанализатор SWG 200 - модульная аналитическая система для контроля технологических процессов и мониторинга выбросов в атмосферу токсичных газов источниками постоянного загрязнения: крупными котельными установками, ТЭЦ и промышленными предприятиями. В газоанализаторе SWG 200 могут использоваться инфракрасные модули и электрохимические сенсоры. Это идеальное недорогое решение для непрерывного контроля нескольких газов в различных диапазонах измерений (от ppm до %).

SWG 200 обеспечивает точное измерение и отображение данных на большом встроенном дисплее, а также выдачу результатов замеров в аналоговой или цифровой форме.
Применение промышленных зондов различной длины, с обогреваемым шлангом и без него, с возможностью анализа газов в запыленных и влажных средах обеспечивает широкие возможности для проведения измерений в промышленных условиях.

Отличительные особенности газоанализатора SWG 200:

• Одновременное измерение концентраций 6-ти газов. Измерительные сенсоры: О2 - электрохимический, циркониевый или парамагнитный (по выбору) СО, NO, NO2 - электрохимические- инфракрасные - СО, СО2, СН4 (или С3Н8)
• Русская версия экранного меню прибора
• Все электрохимические сенсоры имеют увеличенный срок службы
• Встроенный охладитель на элементе Пельтье для точного и длительного измерения концентрации газов
• Программа самодиагностики всех функций прибора
• Специальный пробоотборный зонд для проведения измерений при высоких концентрациях пыли и сажи, который вместе с предварительным фильтром автоматически продувается сжатым воздухом
• Встроенный дисплей и клавиатура позволяют осуществлять контроль измеряемых параметров и управление системой по месту замеров
• Серийный интерфейс RS 232 / RS 485 для передачи данных на ПК, с программным обеспечением для обработки данных на ПК. Унифицированные аналоговые выходы: 4...20 мА
• Работа в автоматическом режимесогласно заданной программе с периодической продувкой газового тракта свежим воздухом и калибровкой прибора
• Мониторинг уровня конденсата
• Функция контроля расхода анализируемого газа, обеспечивающая оптимальные условия для анализа концентрации газов
• Зонд с платинородиевыми термопарами позволяет осуществлять отбор газов при высоких температурах: до 1700°C

Технические характеристики газоанализатора SWG 200:

Измеряемые параметры	диапазон измерения	погрешность	тип сенсора
Кислород O2	0...25%	±0,2-% об.	парамагнитный
Кислород O2	0...25%	±0,2-% об.	циркониевый
Кислород O2	0...21%	±0,2-% об.	электрохимический
Моноксид углерода СО	0... 4.000 ppm(*)	±20 ppm или 5 % от измер. знач.	электрохимический
Моноксид азота NO	0... 1.000 ppm(*)	±5 ppm или 5 % от измер. знач.	электрохимический
Диоксид азота NO2	0... 200 ppm(*)	±5 ppm или 5 % от измер. знач.	электрохимический
Диоксид серы SO2	0... 2.000 ppm(*)	±10 ppm или 5 % от измер. знач.	электрохимический
Сероводород H2S	0... 500 ppm(*)	±5 ppm или 5 % от измер. знач.	электрохимический
	(*) при больших концентрациях, рекомендуется циклическое измерение
1-газовый ИК модуль	минимальный диапазон:	максимальный диапазон:	нелинейность, не более
Моноксид углерода СО	0... 100 ppm	0... 1.000 ppm	2 % от диапазона
Моноксид азота NO	0... 100 ppm	0... 1.000 ppm	2 % от диапазона
3-х газовый ИК модуль	минимальный диапазон:	максимальный диапазон:	нелинейность, не более
Моноксид углерода СО	0... 1.000 ppm		3 % от диапазона
Диоксид углерода СO2	0... 3%	0... 100%	3 % от диапазона
Углеводород (Метан СН4)	0... 1.000 ppm		3 % от диапазона
ТЕРМОКОНДУКТОМЕТРИЧЕСКИЙ ДЕТЕКТОР	минимальный диапазон:	максимальный диапазон:	нелинейность, не более
Водород Н2	0... 1 %	0... 100%	2 % от диапазона
Расчет	мг/НмЗ, приведен, к 02 норм
Повторяемость	1 % от минимального диапазона измерения
Время измерения Т90	30 секунд на входе анализатора
Предел обнаружения	1 % от текущего диапазона измерения
Дрейф нуля	Отсутствует, с автокалибровкой нуля
Дрейф чувствительности	Без опции автокалибровка - не более 2% от диапазона / за 2 недели
Температурный дрейф	Не более 2% от диапазона на 10С
Общие характеристики
Время прогрева	Не менее 1 часа
Пробоподготовка газа	Встроенный газовый холодильник с точкой росы = +5 С
Очистка газа	Фильтрация частиц от 2 мкм
Расход газа	Регулятор расхода с автоматическим контролем уровня 30 ... 50 л/час
Калибровка	Автоматическая программируемая для каждого газа калибровка нуля - чистым воздухом
Условия эксплуатации	+ 5С... + 40С,при ОВ не более 90%, без конденсации
Температура хранения	-20 С...+50 С
Окружающая среда	Не устанавливать в местах с очень сильным запылением и агрессивными средами Использование в взрывоопасных зонах Ex-zone2 - только в спец. исполнении (по запросу)
Дисплей	Графический с подсветкой (Русская версия)
Разрешение	Зависит от диапазона измерения, ppm или %
Обмен данными	8 канальный аналоговый выход 4 ... 20 мА, интерфейс RS 485 (modbus RTU)
Аварийные реле	3 бесконтактных реле
Электропитание	100 ... 240 В / 50 ... 60 Гц / 500 ... 750 Вт с обогреваемыми газовыми линиями (опция) дополнительно 100 Вт/ метр
Защита по току	10А
Класс защиты	IP 52 (IP 65 для варианта наружной установки)
Вес	20 ... 50 кг, (в зависимости от конфигурации системы)
Габариты	(В х Ш х Г) 345 х 600 х 575 мм - анализатор для внутренней установки (6 U) (В х Ш х Г) 480 х 600 х 575 мм - анализатор для внутренней установки (9 U) (В х Ш х Г) 800 х 1.000 х 600 мм - анализатор для внешней установки

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/MRU/Руководство по эксплуатации SWG200, SWG300.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/MRU/Брошюра SWG200.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/MRU/Описание типа СИ SVG.pdf

Мы предлагаем для поставки стационарные газоанализаторы swg. Газоанализатор SWG 200, артикул 316024 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
